CM1406-04DE — гэта сучасны кампанент RC-фільтра (Pi), распрацаваны кампаніяй AMI Semiconductor/onsemi, спецыяльна прызначаны для складанага кіравання электроннымі сігналамі ў мадульных лініях даных мабільных прылад. Гэты кампактны прыбор з адкрытай паверхняй у выглядзе 8-WFDFN з пасадкай у плоскую паверхню вырашае важныя праблемы цэласнасці сігналу, забяспечваючы выдатную процішчытку электрамагнітных выпадкаў (ЭМП) і абарону сігналу.
Заснаваны на топалогіі нізкапраходнага фільтра другога парадку, гэты кампанент дэманструе выдатную прадукцыйнасць у высокіх шырынях частот. Ён прапануе дакладную апрацоўку сігналу з супрацівам у 200 Ом і ёмістасцю 15pF, што дазваляе эфектыўна памяншаць сігнал у 30 дБ паміж 800 МГц і 3 ГГц. Фільтр таксама захоўвае аптымальную функцыянальнасць пры шырокім дыяпазоне працоўных тэмператур ад -40°C да 85°C, што робіць яго надзейным у розных асяроддзевых умовах.
Формафактор прылады надзвычай малогадзінны — усяго 2,00 мм х 2,00 мм з вышынёй 0,79 мм, што дазваляе лёгка інтэграваць яго ў прасторазвычайныя схемы мабільных прылад. Убудаваны электрастатычны разрадзільнік (ЭSD) у павышае ўстойлівасць кампанента і абараняе чуйныя электронныя схемы ад магчымых перабудоваў напругі.
Асноўныя перавагі ўключаюць выдатную электрамагнітную сумяшчальнасць, дакладную фільтрацыю сігналу і надзейныя механізмы абароны. Фільтр асабліва патрэбен для мабільных камунікацыйных прылад, бесправадных інтэрфейсаў і сістэм хуткаснай перадачы даных, дзе цэласнасць сігналу высокая запатрабаванасць.
Альтэрнатыўныя мадэлі могуць уключаць аналагічныя RC-фільтры ад вытворцаў, такіх як Murata, TDK і Würth Elektronik, але мадэль CM1406-04DE вылучаецца унікальнымі характарыстыкамі і спецыфічнымі магчымасцямі, якія адрозніваюць яе ў сваёй катэгорыі.
Кампанент упакованы ў тэйп і рэйл, што спрашчае аўтаматызаванае зборку і аптымізуе вытворчыя працэсы для вытворцаў электроннай зброі.

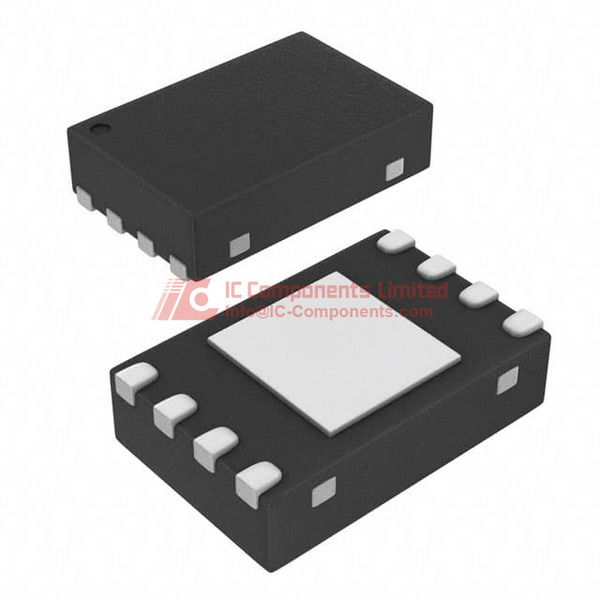

CM1406-04DE (1)
CM1406-04DE Асноўныя тэхнічныя характарыстыкі
Ключавыя тэхнічныя параметры ўключаюць рэзістор 200Ω і канденсатар 15pF, якія маюць канфігурацыю ў двухступеневым RC (Pi) фільтры з нізкім узроўнем пропуску і ўзроўнем згорткі для эфектыўнага зніжэння высокаскачных шумавых сігналаў.
CM1406-04DE Памер упакоўкі
Прадукт пастаўляецца ў кампактнай упаковцы 8-WFDFN з адкрытай пласцінкай, памеры якой складаюць 2,00мм x 2,00мм пры невялікай вышыні 0,79мм, што аптымізуе месца на прататыпе ў партатыўных прыладах. Ён пастаўляецца ў фармаце Tape & Reel, што робіць яго зручным для аўтаматызаваных вытворчых ліній SMT. Канфігурацыя вызначана на 4 каналы, забяспечваючы эфектыўную шматканальную фільтрацыю ў адным кампактным элементе. Канструкцыя SMT забяспечвае выдатнае выцяганне цяпла і надзейную абарону падчас транспарціроўкі і мантажу.
CM1406-04DE Дадатак
Kампанент CM1406-04DE ідэальна падыходзіць для фільтрацыі і ESD-захисту дата-ліній у мабільных прыладах. Распеўлены спецыяльна для выкарыстання ў смартфонах, планшэтах, носіках і іншых партатыўных электронных устройствах, дзе важныя высокацынковыя схематэчныя рашэнні і ўразлівасць да высокаскакавых перашкод. Фільтр забяспечвае цэласнасць сігналаў на хуткасных лініях дадзеных, што робіць яго пераважным рашэннем для USB, LCD, камеры або аудыёінтэрфейсаў у спажывецкіх карманных прыладах.
CM1406-04DE Ўласцівасці
Гэты нізкапраходны RC (Pi) фільтр уключае рэзістар 200Ω і канденсатар 15pF на канал у двухступеневую канфігурацыю, даючы выдатныя характарыстыкі згорткі — 30дБ на працягу дыяпазону 800МГц да 3ГГц для зніжэння непажаданага RF-шуму. Кожны прыбор падтрымлівае 4 незалежныя каналы, што дазваляе праектнікам эфектыўна абараняць некалькі ліній дадзеных. Частата цэнтра/выразная частата складае 105МГц, што забяспечвае эфектыўнае фільтраванне высокаскачных шумаў пры захаванні цэласнасці ліній дадзеных. Канструкцыя SMT спрыяе зніжэнню складанасці мантажу і падтрымлівае высокі ўзровень аўтаматызаванага вырабу. Кампанент могуць працаваць у шырокім дыяпазоне тэмператур ад -40°C да +85°C, што робіць яго прыдатным для большасці спажывецкіх і прамысловых асяроддзяў. Інтэграваная ESD-захистка абараняе ад статычнага разраду чутлівыя электронныя кампаненты і павышае надзейнасць ўзорка.
CM1406-04DE Якасць і бяспека
Фільтр пабудаваны з выкарыстаннем сучаснай тэхналогіі RC- сеткі, якая прапануе надзейную ESD-захистку для прадухілення перагрузак і перанапружання. Ён праходзіць строгія вытворчыя кантрольныя праверкі ў адпаведнасці з міжнароднымі стандартамі для палупрадуктаў і гарантуе высокую надзейнасць пры працяглым выкарыстанні. Дызайн з адкрытай пласцінкай паляпшае рассейванне цяпла, зніжаючы рызыку пераагрэву падчас высокага нагрузкі. Кампанент адпавядае стандарту RoHS, што пацвярджае яго бяспеку для экалагічна чыстых прымяненняў.
CM1406-04DE Сумяшчальнасць
Кампанент CM1406-04DE сумяшчальны з сучаснымі друкаванымі платамі, якія патрабуюць нізкапрофільных і высокадакладных фільтравальных рашэнняў. Ён з'яўляецца прамым рашэннем для схемаў, упершыню выкарыстоўваючых упакоўку 8-WFDFN, і падтрымлівае шырокае распаўсюджванне сучасных мабільных інтэрфейсаў. Праектныя інжынеры могуць замяняць альбо абнаўляць яго на іншыя RC або Pi-фільтры ў падобных дадатковых лініях без унясення значных змяненняў у існуючыя друкаваную плату.
CM1406-04DE Дадатку ў фармаце PDF
На нашым сайце прадстаўлены самы актуальны і аўтарытэтны PDF-дададзец для мадэлі CM1406-04DE. Мы рэкамендуем загрузіць афіцыйную дакументацыю на гэтай старонцы, каб атрымаць найбольш поўнае тэхнічнае апісанне для паспяховай інтэграцыі ў праект і для ўважлівага вывучэння.
