Пераключыць трыгер: праца, формула і прыкладанні

Пераключальны трыгер (T-трыгер) - гэта базавая лічбавая схема, якая выкарыстоўваецца для захоўвання і пераключэння аднаго біта даных.У гэтым артыкуле тлумачыцца, што такое пераключальны трыгер, як ён працуе з тактавым сігналам, яго схема і формула, і як ён параўноўваецца з іншымі трыгерамі.Ён таксама ахоплівае яго перавагі, абмежаванні і агульныя прымянення ў лічбавых сістэмах.

Каталог

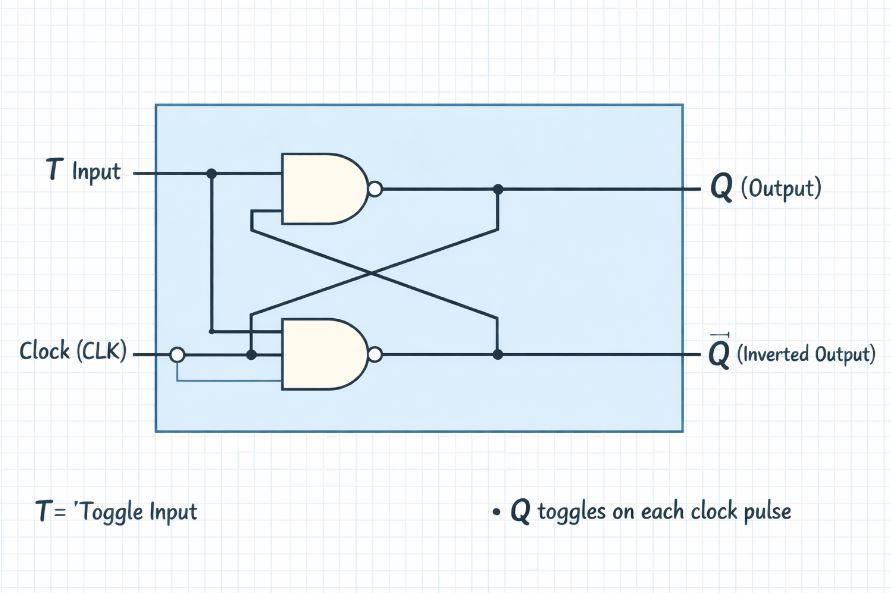

Малюнак 1: Пераключэнне трыгера

Што такое трыгер з пераключальнікам?

Пераключальны трыгер, таксама званы T-трыгер, - гэта простая схема трыгера, якая выкарыстоўваецца ў лічбавай электроніцы для захоўвання аднаго біта даных.Гэта частка паслядоўных лагічных схем, дзе выхад залежыць як ад бягучых уваходаў, так і ад папярэдніх станаў.Дзякуючы гэтаму трыгер T дзейнічае як асноўны элемент памяці ў лічбавых сістэмах.

Слова "пераключальнік" азначае пераключэнне паміж двума станамі, якімі з'яўляюцца лагічны 0 і лагічны 1. Гэта робіць трыгер з пераключэннем простым для разумення ў параўнанні з іншымі тыпамі, такімі як трыгеры SR, JK і D.Простая канструкцыя і адзіны ўваход робяць яго адным з самых простых трыгераў, якія выкарыстоўваюцца ў лічбавай лагічнай распрацоўцы.

Як працуе трыгер з пераключальнікам?

Пераключальны трыгер (трыгер T) працуе на аснове аднаго ўваходу (T) і тактавага сігналу, дзе выхад абнаўляецца толькі пры пэўных тактавых імпульсах.Калі ўваход T роўны 0, трыгер захоўвае свой бягучы стан, а калі ўваход T роўны 1, выхад змяняецца на супрацьлеглы стан на наступным тактавым імпульсе.Такое кантраляванае пераключэнне робіць трыгер T прыдатным для лічбавых сістэм, якія патрабуюць стабільных пераходаў стану.

Пераключыць ланцуг і часовую схему трыгера

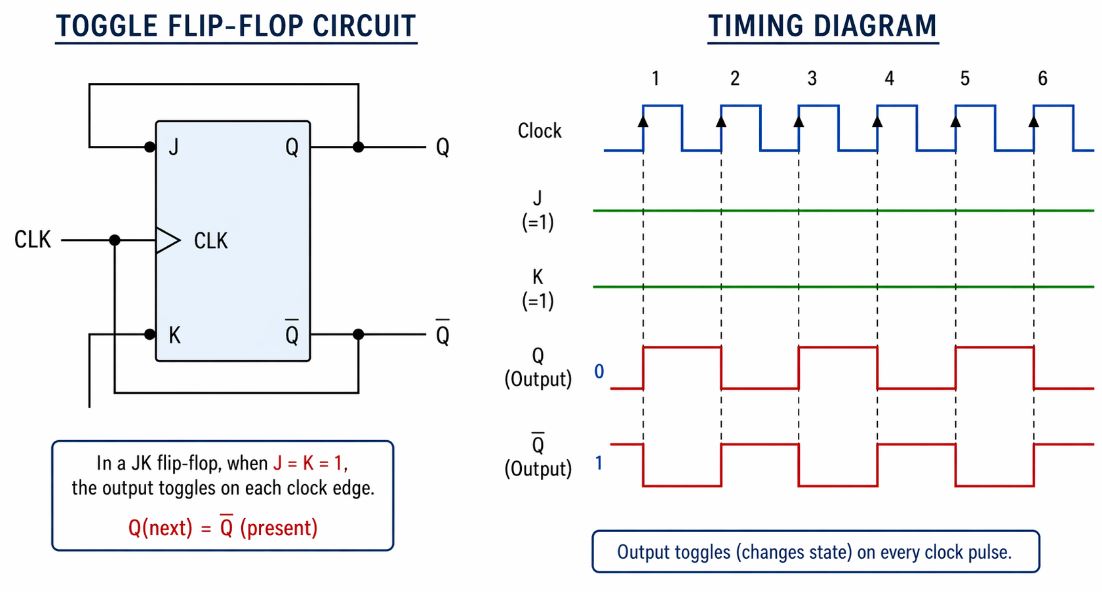

Малюнак 2: Схема пераключэння трыгера і часовая дыяграма

Схема пераключальнага трыгера звычайна рэалізуецца з выкарыстаннем трыгера JK з уваходамі, злучанымі разам, каб дзейнічаць як адзін T-уваход.Часовая дыяграма паказвае, як змяняецца выхадны сігнал у залежнасці ад тактавага сігналу, дапамагаючы ўявіць, як паводзіць сябе схема з цягам часу.Прагляд абодвух разам палягчае злучэнне канструкцыі схемы з формай выхаднога сігналу.

Пераключыць формулу трыгера

Формула пераключэння трыгера, таксама вядомая як характарыстычнае ўраўненне трыгера Т, мае выгляд:

Гэтая формула паказвае ўзаемасувязь паміж уваходным і наступным выхадным станам трыгера Т, што робіць яго карысным для аналізу і праектавання лічбавых лагічных схем.

Пераключыць шлапакі супраць іншых шлапакоў

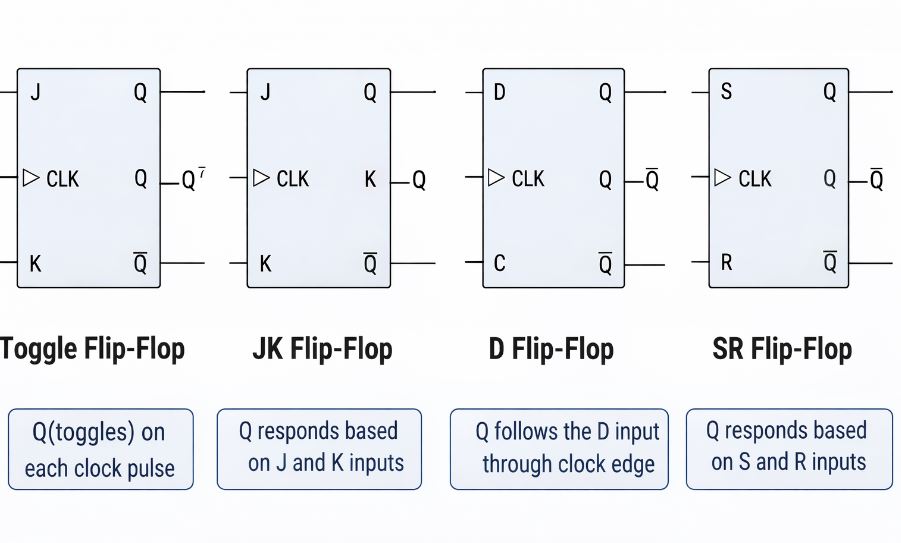

Малюнак 3: Пераключэнне шлапакоў супраць іншых шлапакоў

Асаблівасць	Т шлапакі	Дж. К. В'етнамка	D В'етнамка	SR шлапакі
Колькасць Уваходы	1 (Т)	2 (J, K)	1 (D)	2 (П, П)
Аперацыя	Пераключыць / Утрымліваць	Усталяваць, скінуць, Пераключыць	Захаваць увод значэнне	Усталяваць або Скінуць
Складанасць	Просты	Больш складаная	Просты	Базавы
Агульнае выкарыстанне	Лічыльнікі, дзельнік частоты	Агульнага прызначэння	Захоўванне дадзеных	Асноўная памяць
Кантроль уводу	Адзіны ўваход кантроль	Двайны ўваход кантроль	Прамы ўвод кантроль	Раздзяліць усталяваць/скінуць

Прымяненне Toggle Flip-Flop

• Двайковыя лічыльнікі — шырока выкарыстоўваецца ў лічбавых лічыльніках, дзе пераключальны трыгер дапамагае падлічваць імпульсы шляхам пераключэння станаў у паслядоўнасці, што робіць яго важным для аперацый падліку ў лічбавых сістэмах.

• Схемы дзельнікаў частоты — выкарыстоўваецца для падзелу ўваходнай тактавай частоты на меншыя выходныя частоты, што робіць перамыкач трыгера карысным у схемах сінхранізацыі і праграмах апрацоўкі сігналаў.

• Лічбавыя гадзіны — ужываецца ў схемах гадзінніка для генерацыі сігналаў сінхранізацыі, дзе паслядоўнае пераключэнне дапамагае падтрымліваць дакладны час і сінхранізацыю ў лічбавых электронных прыладах.

• Сістэмы кіравання — выкарыстоўваецца ў простых схемах кіравання для кіравання станамі ВКЛ/ВЫКЛ, што робіць пераключальны трыгер карысным у сістэмах аўтаматызацыі і элементарных праграмах лічбавага кіравання.

• Дзяржаўныя машыны — выкарыстоўваецца ў паслядоўных лагічных сістэмах для захоўвання і пераходу паміж станамі, дапамагаючы кіраваць лагічнымі аперацыямі ў лічбавых канструкцыях, такіх як працэсары і ўбудаваныя сістэмы.

Заключэнне

Пераключальны трыгер - гэта простая і надзейная лічбавая схема, якая захоўвае адзін біт і пераключаецца паміж станамі ў залежнасці ад уводу і часу.Ён мае просты дызайн, ясную формулу і простую рэалізацыю, што робіць яго карысным у многіх лічбавых сістэмах.Хоць у яго ёсць некаторыя абмежаванні, ён па-ранейшаму шырока выкарыстоўваецца ў лічыльніках, дзельніках частоты і іншых праграмах, якія патрабуюць рэгулярнага пераключэння.
