Раздымы SCART: гісторыя, распиновка, тыпы, налада і сумяшчальнасць

Калісьці раздымы SCART былі распаўсюджаным спосабам падлучэння тэлевізараў да такіх прылад, як DVD-плэеры і гульнявыя прыстаўкі.У гэтым артыкуле тлумачыцца, што такое SCART, як ён працуе, яго часткі, тыпы і спосабы выкарыстання.Таксама распавядаецца, як падключыць яго да сучасных тэлевізараў і выбраць правільны кабель.

Каталог

Малюнак 1. Раз'ём SCART

Што такое раздым SCART?

А Раз'ём SCART - гэта тып электрычнага раздыма выкарыстоўваецца для падлучэння аўдыё- і відэапрылад, у асноўным у старых сістэмах хатняга забаўлення.Гэта вялікі плоскі штэкер з некалькімі кантактамі, які можа перадаваць як відэа-, так і аўдыясігналы па адным кабелі.Гэта таксама дазваляе двухбаковую сувязь паміж прыладамі, напрыклад, аўтаматычнае пераключэнне ўваходу тэлевізара пры ўключэнні прылады.Нягледзячы на ​​тое, што ён у асноўным быў заменены сучаснымі злучэннямі, такімі як HDMI, SCART быў важным стандартам для спрашчэння аўдыя- і відэазлучэнняў у ранейшых электронных сістэмах.

Гісторыя раздыма SCART

Раз'ём SCART мае важную гісторыю ў развіцці сістэм хатніх забаў, асабліва ў Еўропе.Ён быў створаны, каб спрасціць падключэнне тэлевізараў і іншых прылад з дапамогай аднаго кабеля для аўдыё і відэа.З гадамі SCART стаў шырока выкарыстоўвацца і адыграў ключавую ролю ў паляпшэнні якасці выявы і гуку для такіх прылад, як відэамагнітафоны і DVD-плэеры.

• 1970-я гады – Раздым SCART быў распрацаваны ў Францыі, каб стварыць стандартны спосаб падключэння тэлевізараў да іншых прылад з дапамогай аднаго кабеля для аўдыё і відэа.

• 1980-я гады – Ён стаў абавязковым для тэлевізараў, якія прадаюцца ў Францыі, што дапамагло яму хутка распаўсюдзіцца па Еўропе і стаць звычайнай функцыяй на тэлевізарах.

• 1990-я гады – Ён шырока выкарыстоўваўся для падлучэння такіх прылад, як відэамагнітафоны, DVD-плэеры і гульнявыя прыстаўкі, прапаноўваючы лепшую якасць выявы з падтрымкай RGB.

• Пачатак 2000-х – Новыя лічбавыя злучэнні, такія як HDMI, пачалі замяняць SCART, таму што яны забяспечвалі больш высокую якасць і былі прасцей у выкарыстанні.

• сёння – SCART у асноўным сустракаецца на старым абсталяванні і ў асноўным выкарыстоўваецца з адаптарамі для падлучэння да сучасных прылад.

Як працуе раздым SCART

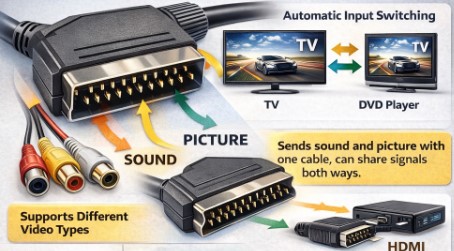

Малюнак 2. Як працуе раздым SCART

А Раз'ём SCART працуе, перадаючы як гук, так і малюнак паміж прыладамі з дапамогай аднаго кабеля.Унутры ён мае мноства кантактаў, якія апрацоўваюць розныя сігналы, такія як відэа і аўдыя.Ён таксама можа адпраўляць сігналы ў абодва бакі, таму прылады могуць лёгка абменьвацца дадзенымі.Ён падтрымлівае асноўныя тыпы відэа, такія як кампазітнае і RGB, і можа прымусіць тэлевізар аўтаматычна пераключацца на патрэбны ўваход пры ўключэнні прылады.Сёння ён часта выкарыстоўваецца з адаптарамі для падлучэння да новых сістэм, такіх як HDMI.

Разводка SCART і схема падключэння

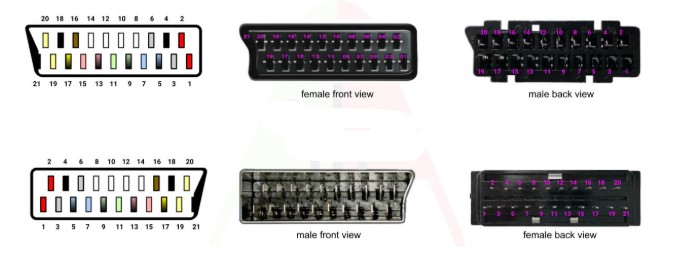

Малюнак 3. Схема распиновки & праводкі раздыма SCART

• Штыфт 1 – Вывад аўдыё

• Штыфт 2 – Прамы ўваход аўдыё

• Штыфт 3 – Аўдыё пакінута

• Штыфт 4 – Аўдыёзямля

• Штыфт 6 – Пакінуты гук

• Штыфт 7 - Сіні сігнал

• Штыфт 8 - Напружанне пераключэння (выбар уваходу для тэлевізара)

• Штыфт 11 – Зялёны сігнал

• Штыфт 15 - Чырвоны сігнал

• Штыфт 16 - Пераключэнне RGB

• Штыфт 17 – Відэазямля

• Штыфт 19 – Кампазітны відэавыхад

• Штыфт 20 – Кампазітны відэаўваход

• Штыфт 21 – Шчыт / Зямля

Схема падлучэння раздыма SCART

Сігнал Тып	прылада A (выхадны кантакт)	SCART Кабель	прылада B (уваходны кантакт)
Відэа (кампазітнае)	Штыфт 19	→	Штыфт 20
Аўдыё справа	Штыфт 1	→	Штыфт 2
Аўдыё злева	Штыфт 3	→	Штыфт 6
зямля	Штыфт 4	→	Штыфт 4

Тыпы раздымаў SCART

Малюнак 4.Поўны правадной (RGB) SCART

Выкарыстоўвае ўсе 21 кантакт і падтрымлівае высакаякаснае відэа RGB, стэрэааўдыё і аўтаматычнае пераключэнне.Ён забяспечвае найлепшую якасць малюнка сярод тыпаў SCART і звычайна выкарыстоўваецца для прылад, якія падтрымліваюць выхад RGB, такіх як DVD-плэеры і гульнявыя прыстаўкі.

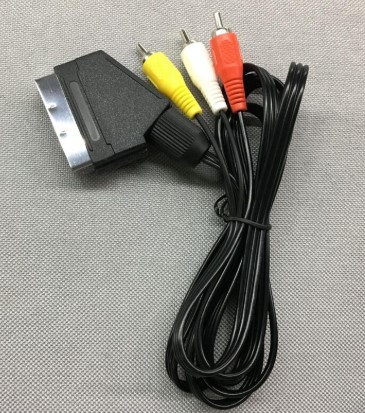

Малюнак 5. Кампазітны SCART

Выкарыстоўвае менш кантактаў і падтрымлівае толькі кампазітнае відэа і базавы аўдыя.Гэта прасцей і часцей сустракаецца ў старых прыладах, але якасць выявы ніжэй у параўнанні з RGB, таму што ўсе відэасігналы аб'ядноўваюцца ў адзін.

Малюнак 6. Кабель уводу/вываду SCART

Прызначаны для адпраўкі сігналаў на прыладу або з яе, або і тое, і іншае.Некаторыя кабелі ўключаюць перамыкач для змены напрамку, што робіць іх карыснымі для запісу прылад або падключэння некалькіх сістэм.

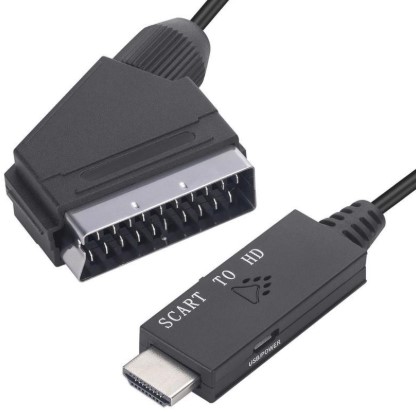

Малюнак 7. Канвэртар SCART ў HDMI

Пераўтварае аналагавыя сігналы SCART у лічбавыя HDMI.Гэта дазваляе старым прыладам, такім як відэамагнітафоны або DVD-плэеры, падключацца да сучасных тэлевізараў, часта паляпшаючы сумяшчальнасць, а часам і якасць выявы.

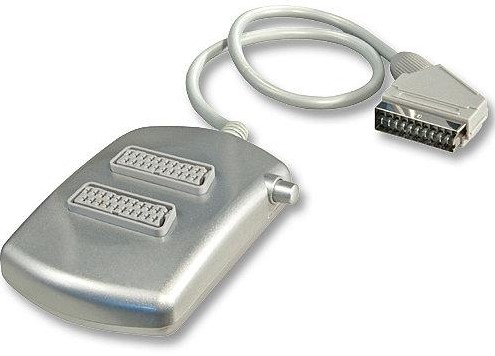

Малюнак 8. Адаптар SCART - RCA

Разбівае злучэнне SCART на асобныя чырвоны, белы і жоўты раздымы RCA.Гэта дазваляе падключацца да прылад, якія выкарыстоўваюць стандартныя AV-уваходы для відэа і аўдыя.

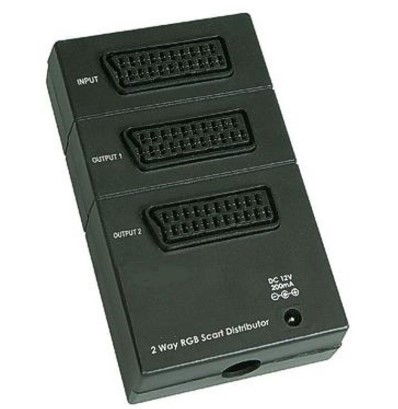

Малюнак 9. Каробка пераключэння SCART

Дазваляе падключаць некалькі прылад SCART да аднаго тэлевізара.Карыстальнікі могуць пераключацца паміж прыладамі ўручную або аўтаматычна, памяншаючы неабходнасць падключаць і адключаць кабелі.

Малюнак 10. Разветвитель SCART

Адпраўляе адзін сігнал SCART на некалькі дысплеяў або прылад.Гэта карысна для паказу аднаго і таго ж відэа на некалькіх экранах, хоць якасць сігналу можа пагоршыцца, калі не будзе харчавання.

Малюнак 11.S-Video SCART

Падтрымлівае сігналы S-Video, якія падзяляюць яркасць і колер для лепшай якасці выявы, чым кампазітны.Правільная праца залежыць як ад кабеля, так і ад падтрымкі прылады.

Поўны SCART супраць частковага SCART

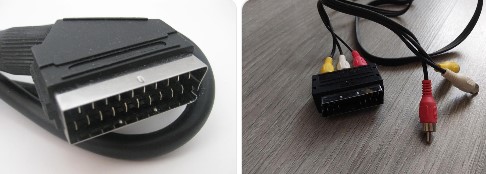

Малюнак 12. Поўны SCART супраць частковага SCART

Асаблівасць	Поўны SCART	Частковы SCART
Выкарыстоўваюцца шпількі	Усе 21 шпілька	Толькі некалькі шпілек
Якасць відэа	Высокі (RGB, больш выразны і выразны малюнак)	Ніжні (складовы, менш востры малюнак)
Аўдыё	Стэрэа аўдыё (злева і справа каналы)	Базавы гук (можа быць абмежаваны)
Асаблівасці	Аўтаматычнае пераключэнне і іншыя функцыі	Абмежаваныя магчымасці
Напрамак сігналу	Можа адпраўляць і атрымліваць сігналы (двухбаковы)	Звычайна аднабаковы або абмежаваны
Выкарыстанне	Выкарыстоўваецца для больш якасных прылад і ўстаноўкі	Выкарыстоўваецца для простых або танней сувязі

Агульныя фарматы сігналу SCART

Малюнак 13.Падтрымліваюцца агульныя фарматы сігналу SCART

• Кампазітнае відэа – Самы асноўны фармат, дзе відэа аб'ядноўваецца ў адзін сігнал.Ён шырока падтрымліваецца, але мае больш нізкую якасць малюнка.

• RGB (чырвоны, зялёны, сіні) – Фармат больш высокай якасці, у якім колеры адпраўляюцца асобна, што дае больш выразнае і выразнае малюнак.

• S-відэа – Раздзяляе сігналы яркасці і колеру для лепшай якасці, чым кампазітны, але не так добра, як RGB (падтрымліваецца толькі на некаторых прыладах SCART).

• Стэрэа аўдыё – Праводзіць левы і правы гукавыя каналы для чыстага выхаду гуку.

• Пераключэнне сігналаў – Кіруючыя сігналы, якія дазваляюць тэлевізару аўтаматычна пераключаць уваходы або змяняць рэжымы відэа.

Падтрымка гуку ў раздымах SCART

Як падключыць SCART да сучасных тэлевізараў

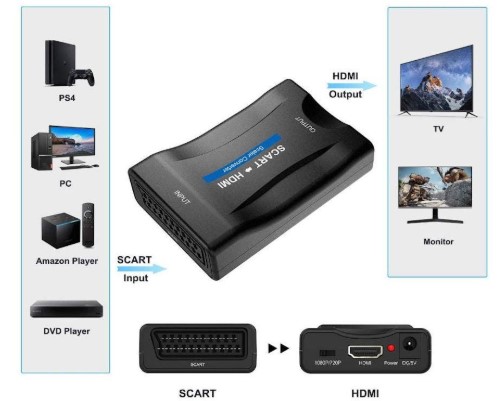

Малюнак 9. Як падключыць SCART да сучасных тэлевізараў

каб падключыць SCART-прыладу да сучаснага тэлевізара, як правіла, спатрэбіцца пераўтваральнік SCART-HDMI, таму што ў большасці новых тэлевізараў больш няма партоў SCART.Спачатку падключыце кабель SCART ад вашай старой прылады (напрыклад, DVD-плэера або відэамагнітафона) у канвэртар.Затым падключыце кабель HDMI ад пераўтваральніка да порта HDMI вашага тэлевізара.Пасля гэтага ўключыце пераўтваральнік, калі ён патрабуе знешняга харчавання, і пераключыце тэлевізар на правільны ўваход HDMI.

Канвэртар ператварае аналагавы сігнал SCART у лічбавы сігнал, які разумеюць сучасныя тэлевізары.Некаторыя пераўтваральнікі таксама дазваляюць пераключацца паміж рэжымамі ўводу і вываду, таму пераканайцеся, што ён усталяваны правільна.Кажучы простымі словамі, вы проста выкарыстоўваеце канвэртар, каб злучыць старое злучэнне SCART з сучасным портам HDMI, каб абодва прылады маглі працаваць разам.

Агульныя праблемы з кабелямі SCART

Няшчыльнае злучэнне

Вілка можа не шчыльна прылягаць, што прыводзіць да адсутнасці сігналу або перарывістага адлюстравання.

Пагнутыя або пашкоджаныя шпількі

Штыфты ўнутры раздыма могуць сагнуцца або зламацца, што прывядзе да адсутнасці аўдыё або відэа.

Няма сігналу

Няправільны выбар уваходу або няспраўны кабель могуць прывесці да адсутнасці выявы або гуку.

Дрэнная якасць малюнка

Выкарыстанне частковага SCART або кампазітнага сігналу можа прывесці да размытасці або нізкай якасці выявы.

Мігатлівы экран

Слабае або няўстойлівае злучэнне можа выклікаць мігценне выявы.

Няправільны тып кабеля

Выкарыстанне няправільнага кабеля SCART (уваход супраць выхаду) можа перашкодзіць яго працы.

Праблемы сумяшчальнасці

Пры падключэнні да сучасных тэлевізараў без адпаведных пераўтваральнікаў, такіх як HDMI, могуць узнікнуць праблемы.

Як правільна выбраць кабель SCART?

Каб выбраць правільны кабель SCART, спачатку праверце, поўнаправадная яна ці частковая.Поўнаправадны кабель выкарыстоўвае ўсе 21 кантакты і забяспечвае лепшае малюнак і гук, а частковы кабель падтрымлівае толькі асноўныя сігналы.Таксама пераканайцеся, што кабель адпавядае вашай прыладзе і падтрымлівае правільны кірунак, бо некаторыя кабелі працуюць толькі для ўваходу або выхаду.

Таксама важна выбраць якасны кабель. Больш тоўстыя кабелі з належным экранаваннем даюць больш стабільны сігнал і менш перашкод, а захаванне разумнай даўжыні кабеля дапамагае пазбегнуць страты сігналу.Калі вы падключаецеся да сучаснага тэлевізара, вам спатрэбіцца пераўтваральнік SCART ў HDMI, каб ён працаваў нармальна.

Заключэнне

Раздымы SCART карысныя для старых прылад, але цяпер іх замяняюць больш новыя тэхналогіі, такія як HDMI.Разуменне таго, як працуе SCART, дапамагае правільна выкарыстоўваць старое абсталяванне.З правільным кабелем або пераўтваральнікам вы па-ранейшаму можаце лёгка падключаць прылады SCART да сучасных тэлевізараў.
