Асаблівасці і перавагі PSS20S92F6-AG

Mar24

Праглядаць: 4,916

PSS20S92F6-AG PSS20S92F6-AG Powerex Inc. MOD IPM 6-PAC 20A 600V DIP In Stock: 2156 pcs ад Mitsubishi-гэта магутнае прылада, прызначанае для кіравання электраэнергіяй у складаных машынах.Ён пабудаваны для вырашэння высокіх энергетычных патрэбаў і ў камплекце з магчымасцямі бяспекі, каб прадухіліць пашкоджанні.У гэтым артыкуле будзе растлумачана, чаму гэта прылада ідэальна падыходзіць для жорсткіх працоўных месцаў у такіх галінах, як энергія і вытворчасць, паказваючы, як ён працуе.

Каталог

1. Агляд PSS20S92F6-AG

2. Убудаваныя функцыі прывада і абароны

3. Унутраная схема PSS20S92F6-AG

4. Прыклад схемы прыкладання PSS20S92F6-AG

5. PSS20S92F6-AG Тэхнічныя падрабязнасці

6. PSS20S92F6-AG функцыі

7. PSS20S92F6-AG прыкладанні

8. PSS20S92F6-AG Кіраўніцтва па ўстаноўцы

9. Падобныя часткі PSS20S92F6-AG

10. PSS20S92F6-AG пакет абрысаў

11. Падрабязнасці вытворцы

12. Выснова

PSS20S92F6-AG

Агляд PSS20S92F6-AG

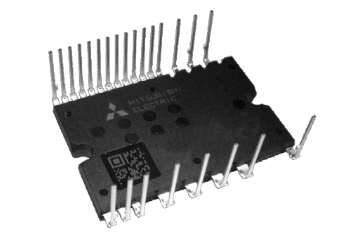

А PSS20S92F6-AG PSS20S92F6-AG Powerex Inc. MOD IPM 6-PAC 20A 600V DIP In Stock: 2156 pcs Ад Mitsubishi-гэта надзейны інтэлектуальны модуль сілкавання (IPM) з улікам 3-фазных інвертарных прыкладанняў, якія прадстаўляюць убудаваныя IGBT прылады з рэйтынгам 20А і дызайн, які падыходзіць для сістэм 600V.Гэты модуль абсталяваны ўбудаванай ланцугом прывада засаўкі і наборам функцый абароны, у тым ліку перанапружання, абаронай ад кароткага замыкання, блакіроўкай недастатковай працы і вывадам сігналу няспраўнасці, што забяспечвае высокі ўзровень надзейнасці і функцыянальнасці.Яго кампактны, пакет, які пакутуе PCB з убудаванай магчымасцю радыятара, робіць яго ідэальна прыдатным для розных прыкладанняў, такіх як прамысловыя рухальныя прывады, сістэмы HVAC, помпы, вентылятары і сервоприводы.

Калі вы шукаеце надзейныя і эфектыўныя рашэнні для харчавання для вашага бізнесу, PSS20S92F6-AG прапануе выдатную магчымасць.Змесціце свае асноўныя заказы зараз, каб скарыстацца гэтай перадавой тэхналогіяй у вашых сістэмах!

Убудаваныя функцыі прывада і абароны

Функцыя	Апісанне
Для P-Side	Ехаць Схема, высокае напружанне хуткага пераключэння ўзроўню, кантролю (УФ) Абарона
Для N-Side	Ехаць Схема, кантрольная падача недастатковай абароны (УФ), кароткае замыканне Абарона (SC)
Віна сігналізацыя	Адпаведны да SC няспраўнасці (n-side IGBT), ультрафіялетавага няспраўнасці (N-бакавы харчаванне) і няспраўнасці OT
Тэмпература прадукцыя	Выхад Тэмпература LVIC па аналагавым сігнале (толькі PSS20S92F6-AG PSS20S92F6-AG Powerex Inc. MOD IPM 6-PAC 20A 600V DIP In Stock: 2156 pcs )
Увод інтэрфейс	3, 5V радок, Схема прыёмніка Trigger Schmitt (высокі актыўны)
Уль прызнаны	UL1557, файл E323585

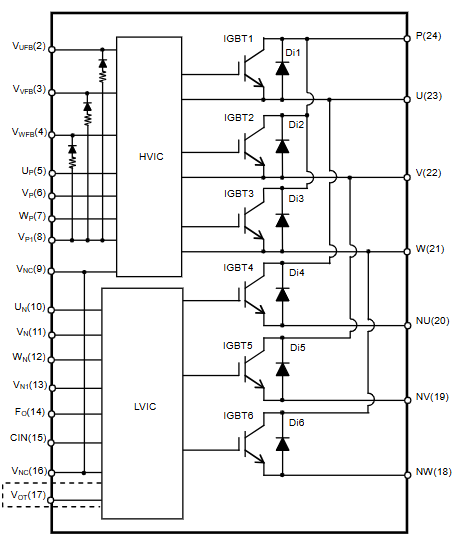

Унутраная схема PSS20S92F6-AG

Internal Circuit of PSS20S92F6-AG

Унутраная схема PSS20S92F6-AG PSS20S92F6-AG Powerex Inc. MOD IPM 6-PAC 20A 600V DIP In Stock: 2156 pcs ілюструе высока інтэграваны дызайн, які спалучае ў сабе элементы харчавання і кіравання для эфектыўных 3-фазных прыкладанняў прывада рухавіка.У аснове модуля знаходзяцца шэсць IGBT транзістараў (IGBT1-IGBT6), кожная ў пары з хуткім дыёдам аднаўлення (DI1-DI6), утвараючы трохфазны інвертар моста.Гэтыя перамыкачы кантралююцца двума ключавымі блокамі: HVIC (інтэграванае напружанне) і LVIC (убудаваны нізкім напружаннем).

HVIC кіруе высокапрадукцыямі IGBT, выкарыстоўваючы ізаляваныя сігналы прывада засаўкі і механізмы абароны для кожнага фазавага выхаду (U, V, W).Ён атрымлівае ўваходныя сігналы праз Pins Control (U-F, V-F, W-F) і забяспечвае бяспечнае пераключэнне з такімі функцыямі, як блакіроўка недастатковай працы.LVIC нясе адказнасць за кантроль над IGBTS з нізкім узроўнем, апрацоўкай сігналаў з уводу (UIN, VIN, WIN) і зваротнай сувязі з абаронай (FC, CIN).Ён таксама адсочвае ўмовы няспраўнасці і стварае сігналы выходных няспраўнасцей (VFO).

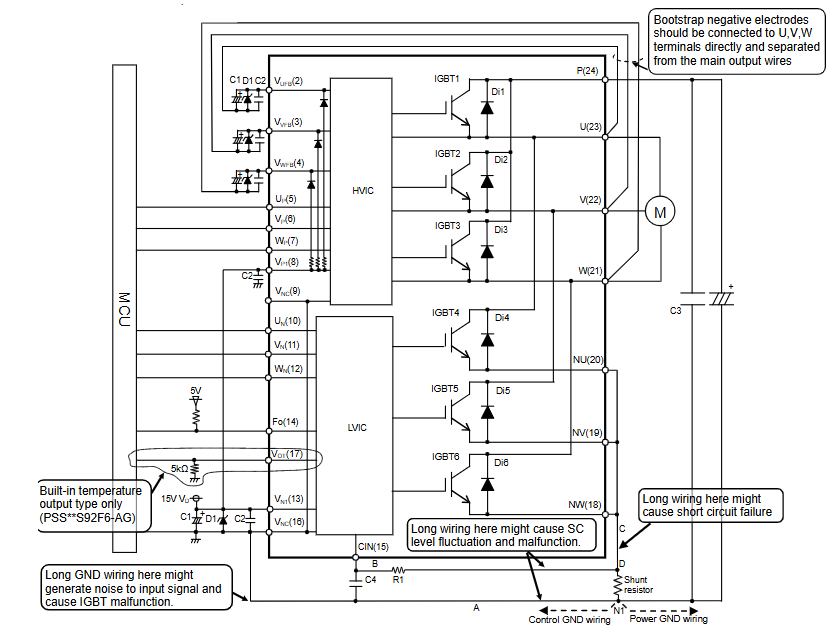

Прыклад схемы прыкладання PSS20S92F6-AG

Example of Application Circuit of PSS20S92F6-AG

Прыклад схемы прыкладання PSS20S92F6-AG PSS20S92F6-AG Powerex Inc. MOD IPM 6-PAC 20A 600V DIP In Stock: 2156 pcs дэманструе, як модуль інтэграваны ў 3-фазную сістэму прывада рухавіка.Схема паказвае падключэнне да інвертарнага моста IGBT з рухальнымі клемамі (U, V, W), які працуе на харчаванні пастаяннага току на тэрміналах P і адмоўных рэйках (NU, NV, NW).Бакавы высокі напружанне рухаецца HVIC, у той час як нізкі напружанне кіруецца LVIC, абодва атрымліваюць сігналы кіравання ад мікракантролера (MCU).

Асноўныя кампаненты, такія як кандэнсатары загрузкі (C1, C2), размяшчаюцца для забеспячэння належнага падачы прывада засаўкі для высокапрадукцыйных IGBTS.Кандэнсатар C3 уяўляе сабой згладжванне кандэнсатара DC шыны.Дыяграма таксама падкрэслівае крытычныя меркаванні праводкі, папярэджваючы, што доўгая зямля або выходная праводка могуць выклікаць шум, кароткае замыканне або ваганні сігналу, што можа выклікаць няспраўнасць.Для падтрымання стабільнай працы падкрэсліваецца правільная маршрутызацыя загрузкі і наземных ліній.

PSS20S92F6-AG Тэхнічныя дэталі

Максімальны рэйтынг

Сімвал	Параметр	Умова	Ацэнкі	Адзінка
Інвертар Частка
V_Куб.	Забяспечваць напружанне	Набліжаць паміж P-Nu, NV, NW	450	V
V_{CC (Surge)}	Забяспечваць напружанне (перанапружанне)	Набліжаць паміж P-Nu, NV, NW	500	V
V_Ces	Калекцыянер-выпраменьвальнік напружанне	-	600	V
± i_c	Кожны калекцыянер IGBT бягучы	T_C= 25 ° С	20	А
± i_cp	Кожны калекцыянер IGBT ток (пік)	T_C= 25 ° С, менш за 1 мс	40	А
P_C	Калектар рассейванне	T_C= 25 ° С, за 1 чып	33.3	W
T_j	Злучэнне тэмпература	-	-30 ~ +150	° С
Кантраляваць (Абарона) Частка
V_Дд	Кантраляваць Напружанне харчавання	Набліжаць паміж v_P1–V_NC, V_Ч–V_NC	20	V
V_{Бяспекі}	Кантраляваць Напружанне харчавання	Набліжаць паміж u_Res-u, V_Res-v, W_Res-w	20	V
V_У	Увод няспраўнасці напружанне	Набліжаць паміж u_P, V_P–V_{Кампутар}, U_N, V_N–V_NC	-0,5 ~ V_D+0.5	V
V_Для	Выхад няспраўнасці напружанне	Набліжаць паміж f_O–V_NC	-0,5 ~ V_D+0.5	V
Я_Для	Выхад няспраўнасці бягучы	Ток ракавіны пры f_O вакзал	1	ma
V_{С а}	Бягучы Захаванне ўваходнага напружання	Набліжаць Паміж CIN -V_NC	-0,5 ~ V_D+0.5	V
Агульны Сістэма
V_{CC (ProT)}	Самаабарона Ліміт напружання харчавання (магчымасці абароны кароткага замыкання)	V_D = 13,5 ~ 16.5V, інвертар, т_j = 125 ° С, не паўтаральны, менш за 2 мкс	400	V
T_C	Справа модуля Тэмпература працы	А пункт вымярэння t_C	-30 ~ +100	° С
T_stg	Хаванне тэмпература	-	-40 ~ +125	° С
V_ISO	Ізаляцыя напружанне	60 Гц, Сінусоідальны, пераменнага 1 мін, паміж злучанымі шпількамі і пласцінкай радыята	1500	Vrms

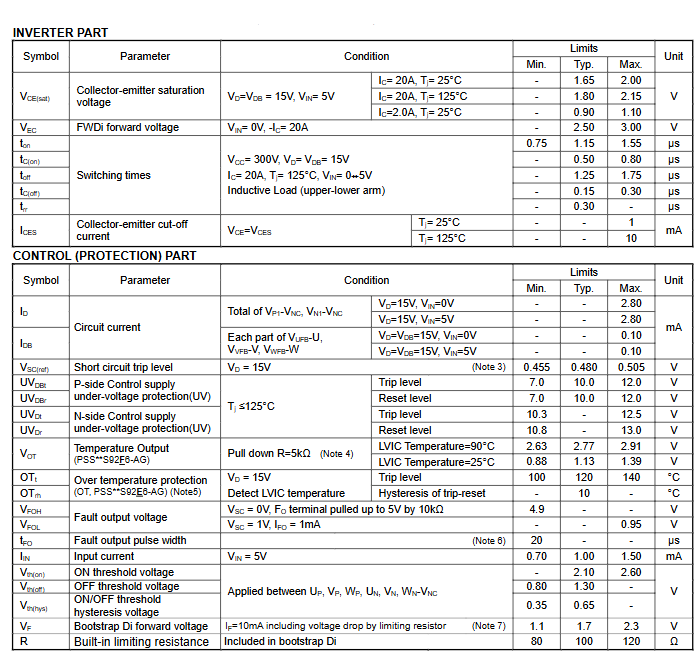

Электрычныя характарыстыкі

Electrical Characteristics

PSS20S92F6-AG

Дапушчальнасць высокага напружання

Модуль здольны апрацоўваць высокія напружання, што робіць яго прыдатным для прыкладанняў у прамысловых электрастанцыях і інвертарах.

Палепшаная цеплавая прадукцыйнасць

Яна ўключае ў сябе перадавую сістэму цеплавога кіравання, якая забяспечвае надзейную працу нават ва ўмовах высокатэмпературных.Гэтая функцыя мае вырашальнае значэнне для падтрымання прадукцыйнасці і даўгавечнасці ў патрабавальных умовах.

Убудаваныя функцыі абароны

Гэты модуль абсталяваны некалькімі функцыямі абароны, такімі як празмерны, празмерны напружанне, недалёкасць і цеплавы адключэнне, якія ахоўваюць прыладу і сістэму, якую ён з'яўляецца часткай патэнцыйных пашкоджанняў.

Высокахуткаснае пераключэнне

PSS20S92F6-AG PSS20S92F6-AG Powerex Inc. MOD IPM 6-PAC 20A 600V DIP In Stock: 2156 pcs падтрымлівае хуткаснае пераключэнне, што павышае эфектыўнасць пераўтварэння магутнасці і зніжае страты энергіі.Гэта асабліва выгадна ў прыкладаннях, якія патрабуюць частых карэкціровак магутнасці.

Нізкая ўстойлівасць

З яго нізкай устойлівасцю модуль мінімізуе страты праводнасці, што павышае агульную эфектыўнасць і прадукцыйнасць у выкарыстанні электраэнергіі.

Кампактны дызайн

Яго кампактны дызайн дазваляе інтэграваць у меншыя і больш абмежаваныя касмічныя прыкладанні, забяспечваючы вялікую гнуткасць у дызайне сістэмы.

Лёгкая інтэграцыя

Модуль мае зручныя інтэрфейсы, якія палягчаюць лёгкую інтэграцыю ў розныя канструкцыі схемы, памяншаючы час распрацоўкі і спрашчаючы працэсы зборкі.

Прыкладанні PSS20S92F6-AG

Прамысловыя рухальныя дыскі

Модуль выкарыстоўваецца ў прамысловых рухальных прывадах, дзе высокае напружанне і эфектыўнае кіраванне электраэнергіяй маюць вырашальнае значэнне.Яго хуткасныя магчымасці пераключэння дазваляюць дакладны кантроль над хуткасцю рухавіка і крутоўным момантам у цяжкіх машынах.

Сістэмы аднаўляльных крыніц энергіі

У прыкладаннях аднаўляльных крыніц энергіі, такіх як сонечныя інвертары і пераўтваральнікі ветравых турбін, PSS20S92F6-AG PSS20S92F6-AG Powerex Inc. MOD IPM 6-PAC 20A 600V DIP In Stock: 2156 pcs дапамагае эфектыўна пераўтварыць і кантраляваць магутнасць, здабытую з аднаўляльных крыніц, аптымізуючы выход энергіі.

Безапіральныя харчаванні (ІБП) (ІБП)

Для сістэм ІБП надзейнасць і эфектыўнасць маюць першараднае значэнне.Убудаваныя функцыі абароны модуля і хуткаснае пераключэнне павышаюць надзейнасць і эфектыўнасць сістэм ІБП, забяспечваючы стабільнае харчаванне падчас адключэнняў.

Электрычныя транспартныя сродкі (EV) Зарадныя прылады

Кампактная канструкцыя і высокая эфектыўнасць PSS20S92F6-AG робяць яго прыдатным для выкарыстання на зарадных станцыях электрамабіляў, дзе важна аптымізацыя прасторы і энергаэфектыўнасць.

Карэкцыя карэкцыі каэфіцыента магутнасці (PFC)

Ён таксама выкарыстоўваецца ў модулях карэкцыі каэфіцыента магутнасці для павышэння эфектыўнасці сілавых сістэм за кошт памяншэння розніцы фаз паміж напружаннем і токам, павышаючы агульную якасць магутнасці.

PSS20S92F6-AG Кіраўніцтва па ўстаноўцы

• Пераканайцеся, што ўстаноўка чыстая і без пылу ці смецця, каб пазбегнуць забруджвання на модулі.

• Пераканайцеся, што мацавальная паверхня плоская і цеплаправодная для павышэння цеплавога рассейвання.

• Выкарыстоўвайце матэрыялы цеплавога інтэрфейсу, такія як цеплавая змазка або калодкі, для паляпшэння перадачы цяпла ад модуля да радыятара.

• Замацуйце модуль на радыятар, выкарыстоўваючы адпаведныя зашпількі, забяспечваючы раўнамернае размеркаванне ціску, каб пазбегнуць фізічнага стрэсу.

• Падключыце сілавыя тэрміналы па рэкамендацыях палярнасці.

• Прымяніце правільны крутоўны момант да тэрмінальных шруб, як паказана ў табліцы дадзеных, каб забяспечыць надзейныя электрычныя злучэнні.

• Трымайце модуль харчавання ад кампанентаў высокага напружання, каб мінімізаваць электрамагнітныя перашкоды.

• Пераканайцеся, што адэкватнае зазор вакол модуля для цыркуляцыі паветра, дапамагаючы астуджэнню падчас працы.

Падобныя часткі PSS20S92F6-AG

• FF150R12Ke3g FF150R12Ke3g INFINEON IGBT Modules In Stock: 36200 pcs

• CM300DY-24H CM300DY-24H Powerex Inc. IGBT MOD 1200V 300A 2100W In Stock: 40200 pcs

• PM50RLA120 PM50RLA120 Powerex Inc. MOD IPM L-SER 7PAC 1200V 50A In Stock: 62 pcs

• FZ1200R12HP4 FZ1200R12HP4 INFINEON IGBT Modules In Stock: 92100 pcs

• SPMWHT541MD5WAP0S0

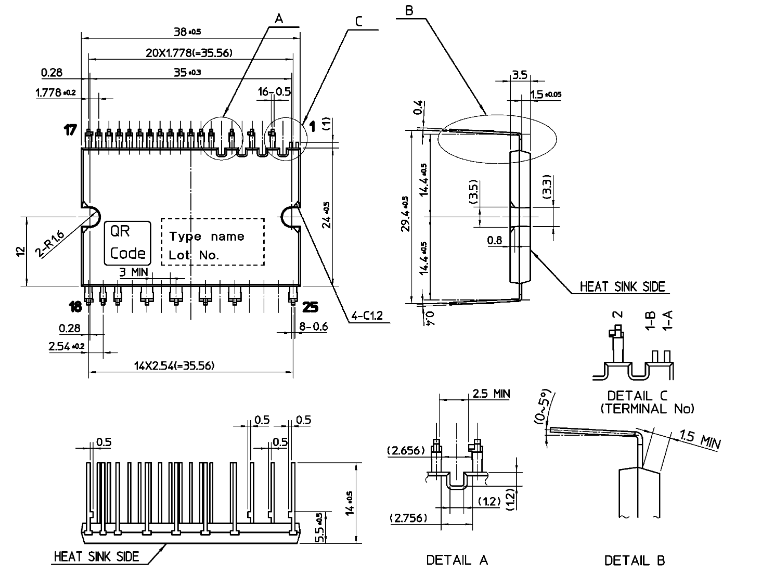

PSS20S92F6-AG пакет абрысаў

PSS20S92F6-AG Package Outlines

Вакзал Не.	Код
1-A	NC (V_NC)
1-b	NC (V_P1)
2	V_{Бяспекі}
3	V_Рэс
4	V_Вольны
5	U_P
6	V_P
7	W_P
8	V_NC
9	V_NO *1
10	V_N
11	W_N
12	U_Ч
13	V_Ч
14	F_O
15	Сін
16	V_NC *1
17	NC / V_Ot *2
18	V_NC
19	Nv
20	Nw
21	Ну
22	W
23	U
24	P
25	NC

Дыяграма пакета для PSS20S92F6-AG PSS20S92F6-AG Powerex Inc. MOD IPM 6-PAC 20A 600V DIP In Stock: 2156 pcs паказвае фізічную структуру і ключавыя механічныя характарыстыкі модуля, прызначаную для лёгкага мантажу і надзейнага рассейвання цяпла.Модуль мае прамавугольны каэфіцыент формы з выразна пазначанымі тэрмінальнымі пазіцыямі і штыфтам.Тэрмінальныя штыфты размяшчаюцца з дакладнымі 2,54 мм прамежкам, што складае 20 штыфтаў па прамой лініі для бяспечных і стабільных злучэнняў з друкаванай платай.Вышыня модуля, уключаючы інтэрфейс цеплавога ракавіна, складае прыблізна 29,4 мм, што дазваляе атрымаць кампактную ўстаноўку ў прамысловых схемах харчавання.

У бакавых праглядах паказаны дызайн цеплавога кіравання модулем, а ў аснове дапрацаванай структуры для паляпшэння цеплавога рассейвання.Шрубавыя адтуліны з лічыльнікамі (4-C1.2) прадастаўляюцца для бяспечнага мацавання да радыятара.Падрабязныя раздзелы (A, B і C) паказваюць крывізны і пазіцыянаванне штыфтоў, забяспечваючы правільны прамежак і механічнае зазор.Тэрмінальныя маркіроўкі 1-A, 1-B і 2 дапамагаюць прадухіліць памылкі праводкі.Акрамя таго, плоскія паверхні зарэзерваваны для QR -кодаў, імёнаў тыпу і нумароў лота для зручнай ідэнтыфікацыі падчас ўстаноўкі і абслугоўвання.

Падрабязнасці вытворцы

Mitsubishi-вядучы вытворца ў паўправадніковай галіне, спецыялізуецца на распрацоўцы і вытворчасці перадавых модуляў харчавання, такіх як PSS20S92F6-AG PSS20S92F6-AG Powerex Inc. MOD IPM 6-PAC 20A 600V DIP In Stock: 2156 pcs .Іх магчымасці распаўсюджваюцца на інтэграцыю тэхналогіі IGBT, што забяспечвае высокую эфектыўнасць і надзейнасць у прыкладаннях Power Electronics.Гэты акцэнт на якасці і інавацыі робіць PSS20S92F6-AG пераважным выбарам для прыкладанняў, якія патрабуюць надзейных рашэнняў па кіраванні электраэнергіяй.

Выснова

PSS20S92F6-AG PSS20S92F6-AG Powerex Inc. MOD IPM 6-PAC 20A 600V DIP In Stock: 2156 pcs з'яўляецца найвышэйшым для бяспечнага і эфектыўнага кіравання высокай магутнасцю.Ён выдатна ўпісваецца ў розныя машыны: ад прамысловага абсталявання да энергетычных сістэм, робячы аперацыі гладкім і надзейным.Даданне гэтага прылады да вашых прапаноў можа азначаць лепшую прадукцыйнасць і больш шчаслівых кліентаў.Падумайце, як запасы на PSS20S92F6-AG, каб ісці ў нагу з найноўшымі ў галіне тэхналогіі кіравання электраэнергіяй.

Палітэнт дадзеных PDF

PSS20S92F6-AG DATALE:

PSS20S92F6-AG (1) .PDF

PSS20S92F6-AG (2) .PDF

PSS20S92F6-AG Падрабязнасці PDF
PSS20S92F6-AG Падрабязнасці PDF для fr.pdf
PSS20S92F6-AG Падрабязнасці PDF для гэтага.pdf
PSS20S92F6-AG Падрабязнасці PDF для ES.PDF
PSS20S92F6-AG Падрабязнасці PDF для de.pdf
PSS20S92F6-AG Падрабязнасці PDF для KR.PDF

Часта задаюць пытанні [FAQ]

1. Якія функцыі бяспекі маюць PSS20S92F6-AG?

Яна ўключае ў сябе абарону ад перанапружання, абарону ад кароткага замыкання, блакіроўку недастатковай працы і выхад сігналу няспраўнасці.

2. Якія перавагі даюць убудаваны прывад варот?

Гэта паляпшае кантроль над IGBT, памяншае неабходнасць у знешніх кампанентах, памяншае затрымку і паляпшае час рэагавання ў пераключэнні прыкладанняў.

3. Ці можна гэты модуль выкарыстоўваць дома альбо толькі ў прамысловых умовах?

Гэта ў асноўным для прамысловага выкарыстання, але можа быць адаптаваны да высокапрадукцыйных хатніх прыкладанняў, дзе неабходна падобная магутнасць і надзейнасць.

4. Як трэба падтрымліваць PSS20S92F6-AG для дасягнення найлепшай прадукцыйнасці?

Рэгулярная чыстка, зацягванне электрычных злучэнняў і праверку сістэм астуджэння неабходныя для аптымальных характарыстык.

5. Як апрацоўваецца цеплавое кіраванне ў PSS20S92F6-AG?

Ён мае інтэграваныя радыятар і цеплавыя сістэмы кіравання для эфектыўнага рассейвання цяпла, забяспечваючы надзейную працу нават пры высокіх тэмпературах.
