Што такое катодна-прамянёвы асцылограф (CRO)?Прынцып працы, вымярэнні і рэальныя прымянення

Катодна-прамянёвы асцылограф (CRO) выкарыстоўваецца для адлюстравання электрычных сігналаў у выглядзе бачных сігналаў, дапамагаючы карыстальнікам аналізаваць напружанне, частату, амплітуду, час, скажэнні, пульсацыі і паводзіны сігналу ў электронных схемах.У гэтым артыкуле тлумачыцца, што такое CRO, чаму яго ўсё яшчэ варта вывучаць сёння, як яго ўнутраны паток сігналу стварае дысплеі формы сігналу, як яго элементы кіравання рэгулююцца падчас вымярэння, як выконваюцца вымярэнні напружання і частоты, агульныя праблемы з формай сігналу, якія ўзнікаюць пры ліквідацыі няспраўнасцей, і як CRO выкарыстоўваюцца ў аналізе электразабеспячэння, сістэмах сувязі і электронным навучанні.

Каталог

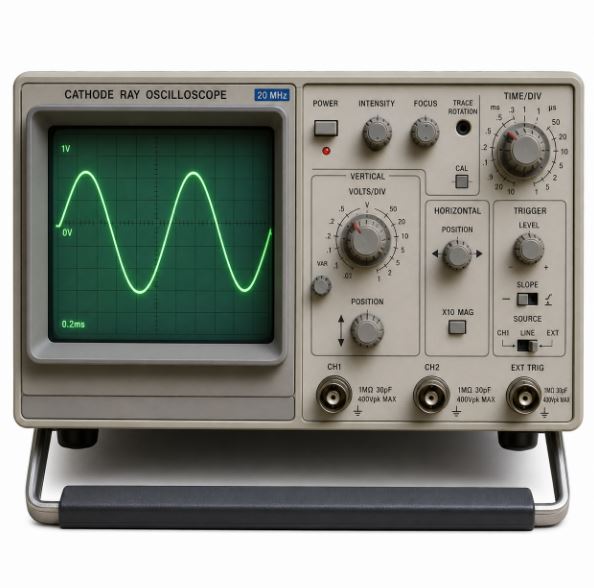

Малюнак 1: Катодна-прамянёвы асцылограф (CRO)

Што такое катодна-прамянёвы асцылограф (CRO) і чаму ён усё яшчэ важны?

Катодна-прамянёвы асцылограф (CRO) - гэта электронны прыбор, які выкарыстоўваецца для адлюстравання электрычных сігналаў у выглядзе бачных сігналаў на экране.Гэта дазваляе карыстальнікам назіраць, як напружанне змяняецца з цягам часу, што робіць яго карысным для аналізу формы сігналу, частаты, амплітуды, часу, скажэнняў і стабільнасці сігналу ў электронных схемах.У адрозненне ад звычайных вымяральных прыбораў, якія паказваюць толькі лікавыя значэнні, CRO забяспечвае графічную візуалізацыю формы сігналу ў рэжыме рэальнага часу, што дапамагае інжынерам, студэнтам і тэхнікам больш выразна разумець паводзіны сігналу падчас тэсціравання схемы і ліквідацыі няспраўнасцяў.

CRO па-ранейшаму варта вывучаць сёння, таму што яны дапамагаюць карыстальнікам пабудаваць глыбокае разуменне фундаментальных паняццяў электронікі, такіх як аналіз формы сігналу, сінхранізацыя, праца па разліках часу, вымярэнне напружання і час сігналу.Аналагавы ЭЛТ-дысплей паказвае бесперапыннае перамяшчэнне сігналу непасрэдна, што дазваляе студэнтам і пачаткоўцам назіраць за паводзінамі сігналу натуральным чынам, не спадзяючыся на лічбавую апрацоўку сігналу.У многіх навучальных лабараторыях CRO застаюцца каштоўнымі для выкладання практычнай электронікі, ланцугоў асцылятараў, тэсціравання ўзмацняльнікаў, аналізу пульсацый напружання і ліквідацыі непаладак аналагавага сігналу.

Хоць лічбавыя асцылографы зараз дамінуюць у сучасных лабараторыях электронікі, яны не цалкам замянілі CRO ва ўсіх сітуацыях.Лічбавыя асцылографы забяспечваюць пашыраныя функцыі, такія як захаванне формы сігналу, аўтаматычныя вымярэнні, падключэнне да кампутара і высакахуткасны аналіз сігналу, але CRO па-ранейшаму прапануюць плыўную візуалізацыю аналагавай формы сігналу ў рэальным часе, што многім карыстальнікам лягчэй вывучаць асноўныя паводзіны сігналу.CRO таксама застаюцца карыснымі для недарагіх адукацыйных установак, эксперыментаў з аналагавай электронікай і асноўных прыкладанняў для ліквідацыі непаладак, дзе пашыраныя лічбавыя функцыі не патрэбныя.

Блок-схема CRO і ўнутраны паток сігналу

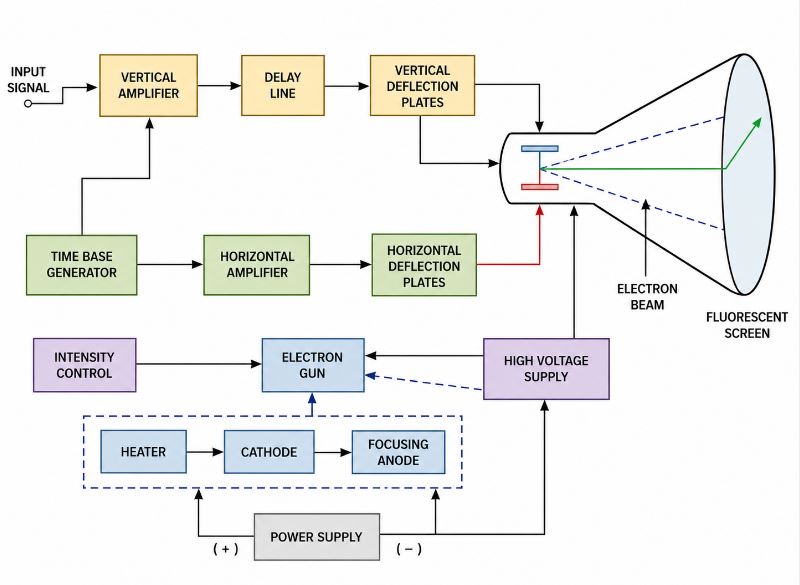

Малюнак 2: Блок-схема катодна-прамянёвага асцылографа

Катодна-прамянёвы асцылограф змяшчае некалькі ўнутраных секцый, якія працуюць разам, каб пераўтварыць электрычныя сігналы ў бачныя формы сігналаў на дысплеі ЭПТ.

Калі ўваходны сігнал паступае ў CRO, ён спачатку праходзіць праз вертыкальны ўзмацняльнік.У гэтым раздзеле рэгулюецца магутнасць сігналу для правільнага адлюстравання сігналу.Затым узмоцнены сігнал накіроўваецца на вертыкальныя адхіляльныя пласціны ўнутры ЭПТ, кіруючы рухам электроннага пучка ўверх і ўніз.

У той жа час генератар разгорткі стварае сігнал разгорткі, які перамяшчае пучок электронаў гарызантальна па экране з пастаяннай хуткасцю.Гарызантальны ўзмацняльнік узмацняе гэты сігнал разгорткі, перш чым ён дасягне гарызантальных адхіляючых пласцін.

Схема запуску сінхранізуе паўтаральныя сігналы з сістэмай гарызантальнай разгорткі, таму форма хвалі застаецца стабільнай і лёгкай для аналізу.

Унутры электронна-прамянёвай трубкі электронная гармата генеруе і факусуе пучок электронаў на флуарэсцэнтны экран.Калі прамень сутыкаецца з пакрыццём экрана, ён стварае бачную форму хвалі, якая прадстаўляе электрычны сігнал, які вымяраецца.

Блок харчавання забяспечвае працоўныя напружання, неабходныя для:

• ЭЛТ-дысплей

• Электронная гармата

• Вертыкальны ўзмацняльнік

• Гарызантальны ўзмацняльнік

• Схема трыгера

Гэтыя ўнутраныя раздзелы працуюць разам для стварэння візуалізацыі формы сігналу ў рэжыме рэальнага часу для аналізу электрычнага сігналу.

Як наладзіць элементы кіравання CRO падчас вымярэння

Правільная налада элементаў кіравання CRO важная для атрымання стабільных і дакладных вымярэнняў формы сігналу.Няправільныя налады могуць выклікаць скажоныя, дрэйфуючыя, сціснутыя або цяжкачытэльныя сігналы.

Кантроль	Функцыя
Інтэнсіўнасць	Элементы кіравання яркасць хвалі
Фокус	Завастрае дысплей сігналу
Вольт/падзел	Наладжвае вертыкальнае маштабаванне напружання
Час/Разд	Наладжвае гарызантальны маштаб часу
Трыгер	Стабілізуе дысплей сігналу
Вертыкальны Пазіцыя	Рухаецца сігнал вертыкальна
Гарызантальны Пазіцыя	Рухаецца сігнал па гарызанталі

Рэгуляванне вольт/падзел

Элемент кіравання Volt/Div вызначае, колькі напружання прадстаўляе кожнае вертыкальнае дзяленне.Калі форма хвалі здаецца занадта маленькай, варта паменшыць наладу Volt/Div.Калі форма сігналу перавышае межы экрана, наладу трэба павялічыць.

Рэгуляванне часу/раздзялення

Элемент кіравання Time/Div рэгулюе, колькі часу ўяўляе кожнае гарызантальнае дзяленне.Больш хуткія сігналы патрабуюць меншых налад Time/Div, у той час як больш павольныя сігналы патрабуюць вялікіх налад для належнага прагляду.

Рэгуляванне трыгера

Кіраванне трыгерам стабілізуе паўтаральныя хвалі.Няправільныя налады трыгера могуць прывесці да бесперапыннага перамяшчэння або нестабільнасці сігналаў.Рэгуляванне ўзроўню запуску дапамагае зафіксаваць форму хвалі ў нерухомым становішчы.

Рэгуляванне фокусу і інтэнсіўнасці

Элемент кіравання фокусам робіць рэзкімі краю хвалі, а рэгулятар інтэнсіўнасці рэгулюе яркасць дысплея.Празмерная яркасць можа з часам скараціць тэрмін службы экрана ЭПТ.

Элементы кіравання становішчам

Элементы кіравання вертыкальным і гарызантальным становішчам дапамагаюць цэнтраваць форму хвалі на дысплеі для палягчэння вымярэння і аналізу.

Як вымераць напружанне і частату з дапамогай CRO

Катодна-прамянёвы асцылограф (CRO) звычайна выкарыстоўваецца для вымярэння напружання, перыяду часу і частаты шляхам назірання за падзелам формы сігналу на экране дысплея.

Вымярэнне напружання

Напружанне вымяраецца з выкарыстаннем вертыкальных дзяленняў сігналу разам з наладай Volt/Div.

формула:

В = Вертыкальныя дзяленні × Налада вольт/падзел

прыклад:

Калі форма хвалі займае 4 вертыкальныя дзяленні і налада вольт/падзел роўная 2 В:

В = 4 × 2В

В = 8В

Вымеранае напружанне складае 8В.

Вымярэнне перыяду часу

Перыяд часу разлічваецца з выкарыстаннем гарызантальных дзяленняў формы сігналу разам з параметрам Time/Div.

формула:

Т = Гарызантальныя дзяленні × Налада часу/падзелу

прыклад:

Калі адзін цыкл формы сігналу займае 5 гарызантальных дзяленняў і налада Time/Div роўная 2 мс:

Т = 5 × 2 мс

Т = 10 мс

Перыяд сігналу складае 10 мілісекунд.

Вымярэнне частоты

Частата разлічваецца з дапамогай вымеранага перыяду часу.

формула:

прыклад:

Калі вымераны перыяд часу складае 10 мс:

10 мс = 0,01с

е = 1/0,01

е = 100 Гц

Вымераная частата сігналу складае 100 Гц.

Прыклады вымярэння CRO

Вымярэнне пульсацый крыніцы харчавання

Адным з практычных прымяненняў CRO з'яўляецца праверка пульсацый напружання ў крыніцы харчавання пастаяннага току.

Напрыклад, выкажам здагадку, што а Імпульсны крыніца харчавання 12 У выклікае час ад часу перазапуск прамысловага кантролера.Мультыметр па-ранейшаму паказвае каля 12 В, але выхад можа ўтрымліваць схаваную пульсацыю, якая ўплывае на стабільнасць.

Тэхнік падключае CRO і выкарыстоўвае наступныя налады:

Абстаноўка	Каштоўнасць
Вертыкальны маштаб	100 мВ/падзел
Шкала часу	5 мс/падзел
Счапленне	пераменны ток
Трыгер	Edge Trigger

Пасля вымярэння форма хвалі паказвае перыядычныя пульсацыі на выхадзе пастаяннага току.

Выкажам здагадку, што вымераная пульсацыя дасягае 600 мВ ад піку да піку, у той час як падобныя сістэмы звычайна чакаюць каля 100–200 мВ.

Звычайна гэта сведчыць аб адным з наступных умоў:

• Старэнне выхаднога кандэнсатара (большае СОЭ)

• Слабая праца фільтрацыі

• Няўстойлівае рэгуляванне нагрузкі

Пасля замены выхаднога кандэнсатара і паўторнага вымярэння пульсацыі падаюць да 120 мВ·с і выхад становіцца стабільным.

Гэты тып вымярэння CRO звычайна выкарыстоўваецца ў Пошук і ліквідацыю непаладак SMPS, адладка блока харчавання і тэставанне ўзмацняльніка.

Агульныя праблемы са сігналам, якія сустракаюцца на CRO

Розныя парушэнні формы сігналу на экране CRO могуць дапамагчы інжынерам вызначыць магчымыя збоі ў ланцугу, праблемы з зазямленнем, праблемы з фільтраваннем або нестабільнасць сігналу.Уважлівае назіранне за формай сігналу дапамагае спрасціць пошук непаладак у аналагавых, лічбавых, камунікацыйных і ланцугах электрасілкавання.

Форма сігналу праблема	З'яўленне на CRO	магчыма Прычына	Агульны Праблема з ланцугом
Пульсацыя	Маленькі непажаданая форма хвалі пераменнага току на выхадзе пастаяннага току	Слабы фільтраванне	Няспраўны або слабы кандэнсатар фільтра ў блоках харчавання
Выразанне	Зверху або знізу частка сігналу абрэзана	Сігнал насычанасць	Узмацняльнік перагрузка або празмернае ўваходнае напружанне
Шум	Выпадковы непажаданыя ваганні формы хвалі	Электрычныя перашкоды	Бедны зазямлення або бліжэйшых камутацыйных ланцугоў
Звон	Вагальны краю формы хвалі пасля пераходаў	Макет або праблема імпедансу	Макет друкаванай платы праблемы або дрэннае завяршэнне сігналу
Няўстойлівы Спрацоўванне	Форма сігналу пастаянна рухаецца або дрэйфуе	Няправільна налада трыгера	Непрыстойна сінхранізацыя або нестабільны ўваходны сігнал
Скажонае Сінусоіда	Нерэгулярны або дэфармаваная сінусоіда	Нелінейны узмацненне	Няспраўны ўзмацняльнік або перагружаная схема
Шырыня імпульсу Варыяцыя	Няроўны пульс тэрміны	Тэрміны нестабільнасць	Гадзіннік або праблема ланцуга пераключэння
Размытыя Форма сігналу	Густы або невыразнае адлюстраванне сігналу	Няправільна фокус або няўстойлівы сігнал	Дрэнны фокус рэгуляванне або шумны крыніца сігналу

Катодна-прамянёвы асцылограф супраць лічбавага асцылографа

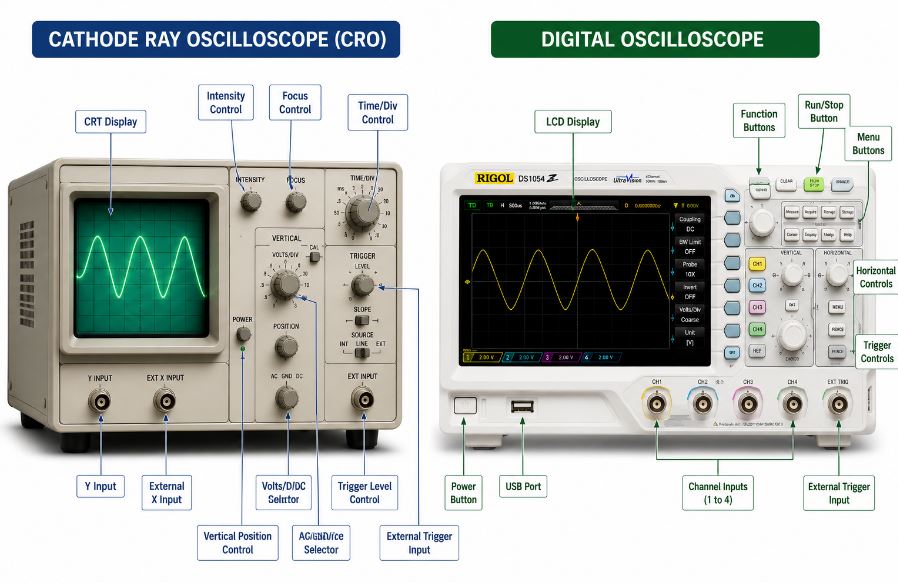

Малюнак 3: CRO супраць лічбавага асцылографа

У сучасных электронных сістэмах звычайна выкарыстоўваюцца лічбавыя асцылографы, але CRO па-ранейшаму важныя для аналізу аналагавых сігналаў і адукацыйных прыкладанняў.

Асаблівасць	CRO	Лічбавы Асцылограф
Тып дысплея	Аналагавы ЭПТ	Лічбавы LCD
Сігнал Захоўванне	няма	так
Форма сігналу Адказ	Гладкі аналаг Дысплей	Лічбавы Адбор проб
Вымярэнне Асаблівасці	Базавы	Пашыраны
Пераноснасць	Вялікі і Цяжкая	Кампактны
Кошт	Ніжняя для Старыя адзінкі	Вышэйшая
Сучаснае выкарыстанне	Навучальны і аналагавае тэставанне	Пашыраны Электроніка і IoT

CRO па-ранейшаму аддаюць перавагу ў некаторых навучальных лабараторыях, таму што яны забяспечваюць прамую візуалізацыю аналагавых сігналаў у рэальным часе без эфектаў лічбавай выбаркі.Плыўны аналагавы дысплей таксама дапамагае карыстальнікам больш натуральна назіраць за бесперапыннай формай сігналу падчас тэставання сігналу і ліквідацыі непаладак.

Лічбавыя асцылографы, аднак, прапануюць захаванне формы сігналу, аўтаматычныя вымярэнні, больш высокую прапускную здольнасць, пашыраныя функцыі запуску і падключэнне да кампутара для сучаснага электроннага аналізу.З-за гэтых функцый лічбавыя асцылографы часцей выкарыстоўваюцца ў перадавых распрацоўках электронікі, прамысловай дыягностыцы, сістэмах сувязі і праграмах IoT.

Нягледзячы на ​​тое, што лічбавыя асцылографы дамінуюць у сучасных лабараторыях электронікі, CRO па-ранейшаму застаюцца карыснымі для аналагавай візуалізацыі формы сігналу, адукацыйнага навучання і асноўных электронных праграм для ліквідацыі няспраўнасцей.

Прымяненне катодна-прамянёвага асцылографа ў электронных сістэмах

Ліквідацыя няспраўнасцяў крыніцы харчавання

• Аналіз пульсацый напружання – CRO дапамагаюць выявіць непажаданыя пульсацыі пераменнага току ў крыніцах харчавання пастаяннага току.

• Маніторынг стабільнасці напружання – Інжынеры аналізуюць ваганні магутнасці ў рэгуляваных энергасістэмах.

Аналіз сігналаў сувязі

• Маніторынг радыёчастотнага сігналу – CRO дапамагаюць назіраць за формамі сігналаў сувязі і сігналамі мадуляцыі.

• Праверка аўдыё сігналу – Інжынеры выкарыстоўваюць CRO для аналізу скажэння гукавой хвалі і рэакцыі ўзмацняльніка.

Навучальныя і лабараторныя праграмы

• Навучанне электроніцы – Студэнты вывучаюць аналіз формы сігналу і метады вымярэння сігналу.

• Інжынерныя эксперыменты – CRO дапамагаюць прадэманстраваць паводзіны аналагавага сігналу ў лабараторных умовах.

Заключэнне

Катодна-прамянёвы асцылограф застаецца карысным для аналагавай візуалізацыі формы сігналу, вымярэння сігналу і пошуку электронных непаладак.Яго ЭПТ-дысплей, сістэмы вертыкальнага і гарызантальнага адхіленняў, генератар разгорткі часу і схемы запуску працуюць разам, каб адлюстроўваць змены напружання з цягам часу ў выглядзе бачных сігналаў.Правільна наладжваючы элементы кіравання Volt/Div, Time/Div, трыгерам, фокусам і становішчам, карыстальнікі могуць дакладна вымяраць напружанне, перыяд часу і частату, адначасова выяўляючы праблемы сігналу, такія як пульсацыі, абрэзкі, шум, звон і нестабільнае спрацоўванне.Нягледзячы на ​​тое, што лічбавыя асцылографы забяспечваюць больш прасунутыя функцыі аналізу, CRO па-ранейшаму застаюцца каштоўнымі для адукацыі ў галіне электронікі, лабараторных эксперыментаў, назірання за аналагавымі сігналамі і практычнага пошуку і ліквідацыі непаладак.
