Затрымка ўключэння супраць таймера затрымкі выключэння: сімвалы, падключэнне, адрозненні і выкарыстанне

Рэле таймера гуляюць ключавую ролю ў ланцугах кіравання, кіруючы запускам і прыпынкам прылад.У гэтым артыкуле тлумачыцца розніца паміж таймерамі затрымкі ўключэння і затрымкі выключэння, як яны працуюць, іх часовыя дыяграмы, метады падключэння і практычнае прымяненне ў рухавіках, вентылятарах, помпах і аўтаматызаваных сістэмах.

Каталог

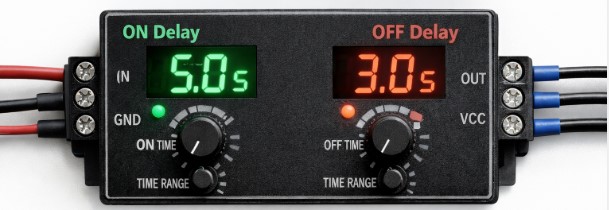

Малюнак 1. Таймеры затрымкі ўключэння і затрымкі выключэння

У чым розніца паміж таймерамі затрымкі ўключэння і затрымкі выключэння

Ан Таймер затрымкі ўключэння затрымлівае ўключэнне выхаду пасля актывацыі ўваходнага сігналу.Пры ўключэнні ўваходу таймер пачынае адлік, і толькі па заканчэнні зададзенага часу ўключаецца выхад.Аднак, калі ўваход адключаны, выхад неадкладна адключаецца без затрымкі.Гэты тып таймера звычайна выкарыстоўваецца ў сітуацыях, калі патрабуецца адкладзены запуск, напрыклад, каб машына або рухавік пачалі працаваць праз некалькі секунд пасля націску кнопкі.

Ан Таймер затрымкі выключэння затрымлівае выключэнне выхаду пасля адключэння ўваходнага сігналу.Калі ўваход уключаны, выхад рэагуе неадкладна, але калі ўваход выключаны, таймер пачынае адлік, і выхад застаецца ўключаным, пакуль не скончыцца зададзены час.Толькі пасля гэтага выхад адключаецца.Гэта карысна ў праграмах, дзе працэс павінен працягвацца ненадоўга пасля выключэння, напрыклад, падтрымліваць працу вентылятара астуджэння на працягу некалькіх секунд пасля выключэння абсталявання.

Як працуюць таймеры затрымкі ўключэння і затрымкі выключэння

Ан Таймер затрымкі ўключэння працуе шляхам увядзення затрымкі перад уключэннем выхаду.Калі падаецца ўваходны сігнал, таймер неадкладна пачынае адлік ад нуля да зададзенага значэння часу.На працягу гэтага перыяду падліку выхад застаецца ВЫКЛ.Пасля дасягнення зададзенага часу выхад уключаецца і застаецца ўключаным да таго часу, пакуль уваходны сігнал па-ранейшаму актыўны.Калі ўваходны сігнал выдаляецца ў любы час, выхад імгненна ВЫКЛЮЧАЕЦЦА, а таймер вяртаецца да нуля.

Ан Таймер затрымкі ВЫКЛ працуе шляхам увядзення затрымкі пасля выключэння ўваходнага сігналу.Пры ўжыванні ўваходу выхад уключаецца неадкладна без затрымкі.Таймер пачынае адлік толькі пры зняцці ўваходнага сігналу.На працягу гэтага перыяду зваротнага адліку выхад застаецца ўключаным.

Пасля заканчэння зададзенага часу выхад канчаткова выключаецца.Калі ўваходны сігнал зноў уключаецца да таго, як таймер скончыць адлік, таймер скідаецца, а выхад застаецца ўключаным пастаянна.Прасцей кажучы, выхад уключаецца адразу, але чакае, перш чым адключыцца.

Часовая дыяграма TON супраць TOFF

Малюнак 2.Дыяграмы часу для таймера затрымкі ўключэння

У таймеры TON (затрымка ўключэння) затрымка адбываецца, калі ўваходны сігнал уключаецца.Як толькі ўваход становіцца ВЫСОКІМ, таймер пачынае адлік, але выхад застаецца НІЗКІМ на працягу гэтага перыяду.Толькі пасля заканчэння зададзенага часу выхад пераключаецца на HIGH.Гэта стварае разрыў паміж нарастаючым фронтам уваходу і нарастаючым фронтам выхаду на часовай дыяграме.

Малюнак 3.Дыяграмы часу для таймера затрымкі ВЫКЛ

У таймеры TOFF (затрымка выключэння) затрымка адбываецца, калі ўваходны сігнал выключаецца.Калі ўваход ВЫСОКІ, выхад таксама адразу становіцца ВЫСОКІМ.Аднак, калі ўваход пераходзіць на НІЗКІ, таймер пачынае адлік, а выхад застаецца ВЫСОКІМ.Пасля заканчэння зададзенага часу выхад, нарэшце, становіцца НІЗКІМ.На часовай дыяграме гэта стварае затрымку паміж спадальным фронтам уваходу і спадальным фронтам выхаду.

Як падключыць рэле таймера затрымкі ўключэння і выключэння

Звязаць ан Рэле таймера затрымкі ўключэння, вы спачатку падключыце блок харчавання да клем шпулькі таймера (часта пазначаны A1 і A2).Затым, вы падключыце прыладу ўводу, напрыклад перамыкач ці націсніце кнопку паслядоўна з таймерам, каб яе актывацыя забяспечвала харчаванне таймера.Нагрузка (напрыклад, рухавік, лямпа або шпулька кантактара) падключаецца праз выхадныя кантакты таймера, звычайна з выкарыстаннем нармальна размыканага (NO) кантакту.

Калі ўваход уключаны, таймер пачынае адлік, і пасля зададзенай затрымкі кантакт NO замыкаецца, дазваляючы току цячы да нагрузкі.Пры адключэнні ўваходу кантакт адразу ж размыкается і нагрузка спыняецца.

Для ан Рэле таймера з затрымкай ВЫКЛ, праводка вельмі падобная, але паводзіны кантактаў адрозніваюцца.Ты яшчэ падключыць блок харчавання да таймера (A1 і A2) і выкарыстоўвайце пераключальнік або ўваход кіравання, каб уключыць яго.Нагрузка зноў падключаецца праз выхадныя кантакты (звычайна NO або часам NC у залежнасці ад канструкцыі).

Пры ўключэнні ўваходу выхадны кантакт неадкладна замыкаецца і забяспечвае харчаванне нагрузкі.Пры адключэнні ўваходу таймер пачынае адлік, але кантакт застаецца замкнёным на працягу перыяду затрымкі.Па заканчэнні зададзенага часу кантакт канчаткова размыкаецца, адключаючы нагрузку.

Звычайнае выкарыстанне рэле таймера ў схемах кіравання

Кантроль затрымкі ўключэння

Выкарыстоўваецца для запуску абсталявання пасля зададзенай затрымкі, дапамагаючы прадухіліць раптоўныя скокі напругі і забяспечваючы правільную паслядоўнасць сістэмы.

Кантроль затрымкі ВЫКЛ

Захоўвае прылады працаваць на працягу кароткага часу пасля адключэння харчавання, звычайна выкарыстоўваецца для астуджэння і бяспечнага адключэння.

Кіраванне рухавіком

Выкарыстоўваецца для паслядоўнага запуску рухавіка, каб паменшыць пускавы ток і пазбегнуць электрычнай перагрузкі ў сістэмах з некалькімі рухавікамі.

Сістэмы асвятлення

Аўтаматычна ўключае або выключае святло праз зададзены час, паляпшаючы энергаэфектыўнасць у дамах і будынках.

Сістэмы затрымкі вентылятара

Працягвае працу вентылятараў пасля выключэння абсталявання для забеспячэння належнага астуджэння і адводу цяпла.

Кіраванне помпай

Прадухіляе хуткае цыклічнае ўключэнне/выключэнне (кароткія цыклы), дапамагаючы падтрымліваць стабільны ціск і павялічваючы тэрмін службы помпы.

Прамысловая аўтаматызацыя

Кантралюе час, паслядоўнасць і затрымкі машыны для забеспячэння бесперабойнай і скаардынаванай працы на заводах.

Канвеерныя сістэмы

Кіруе затрымкамі запуску і прыпынку паміж секцыямі канвеера для належнага патоку матэрыялу.

Сістэмы сігналізацыі і бяспекі

Забяспечвае часовыя затрымкі для сігналізацыі, папярэджання або аварыйнага адключэння для павышэння бяспекі.

Цыклічныя аперацыі

Выкарыстоўваецца ў сістэмах, якія патрабуюць паўторных цыклаў ВКЛ/ВЫКЛ, такіх як міргаючыя агні або аўтаматызаваныя працэсы.

Прыклады затрымкі рухавіка, вентылятара і помпы

Схемы затрымкі рухавіка, вентылятара і помпы выкарыстоўваюцца для кантролю запуску або прыпынку абсталявання, павышэння бяспекі, эфектыўнасці і працягласці жыцця.

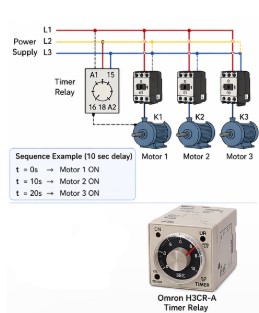

Малюнак 4. Рухальныя сістэмы

У рухальныя сістэмы, затрымка запуску часта выкарыстоўваецца, каб паменшыць пускавы ток і пазбегнуць рэзкіх скокаў напругі, асабліва калі выкарыстоўваецца некалькі рухавікоў;іх можна запускаць адзін за адным (паслядоўны запуск), каб прадухіліць перагрузку.Функцыі затрымкі часта рэалізуюцца з дапамогай рэле таймера, такіх якРэле таймера забяспечваць паслядоўны запуск і паменшыць пускавы ток, прадухіляючы перагрузку.

Малюнак 5. Сістэма вентылятараў

Для вентылятары, функцыя затрымкі выключэння падтрымлівае працу вентылятара пасля адключэння сілкавання, забяспечваючы належнае астуджэнне і рассейванне цяпла, што абараняе кампаненты ў такіх прыладах, як сістэмы вентыляцыі і кандыцыянавання, і электроніка.У помпавых сістэмах ланцугі затрымкі дапамагаюць прадухіліць хуткае цыклічнае ўключэнне/выключэнне (кароткія цыклы), што можа пашкодзіць помпа і скараціць яго тэрмін службы.

Таймеры затрымкі выключэння, такія як рэле таймера, забяспечваюць працу вентылятара пасля адключэння харчавання для забеспячэння належнага астуджэння і абароны кампанентаў ад перагрэву.

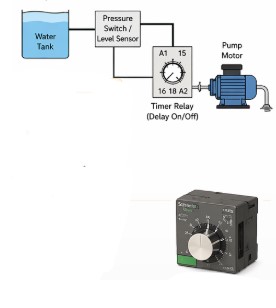

Малюнак 6. Сістэмы помпаў

Для помпавых сістэм таймеры затрымкі, такія як рэле таймера Schneider Electric, дапамагаюць прадухіліць кароткая язда на ровары, дазваляючы стабілізаваць ціск або ўзровень вадкасці і пазбягаючы пашкоджанняў ад частых пускаў і прыпынкаў.А затрымка запуску дазваляе стабілізаваць ціск або ўзровень вады перад пачаткам працы, а затрымка прыпынку дапамагае пазбегнуць скокаў ціску або гідраўдараў у трубаправодах.

Гэтыя функцыі звычайна рэалізуюцца з дапамогай таймераў, рэле або схем кіравання, ствараючы сістэмы затрымкі ў прамысловай аўтаматызацыі, сістэмах вентыляцыі, сістэмах водазабеспячэння і цяжкім электраабсталяванні.

Заключэнне

Разуменне таймераў затрымкі ўключэння і затрымкі выключэння дапамагае палепшыць кантроль, бяспеку і эфектыўнасць электрычных сістэм.Ужываючы правільны тып таймера, вы можаце кіраваць затрымкамі запуску, працэсамі выключэння і паслядоўнасцю аперацый, робячы сістэмы больш надзейнымі і больш прыдатнымі для рэальных прамысловых і аўтаматызаваных прыкладанняў.
