Кропкавая канвенцыя ў трансфарматарах для дакладнага аналізу ланцугоў

Пагадненне аб кропках у трансфарматарах - гэта просты спосаб зразумець, як напружанне і ток паводзяць сябе паміж шпулькамі.Гэта дапамагае вызначыць палярнасць, фазу і кірунак току.Вывучыўшы гэтую канцэпцыю, вы зможаце лёгка аналізаваць схемы, пазбягаць памылак падключэння і гарантаваць, што трансфарматары працуюць правільна і бяспечна.

Каталог

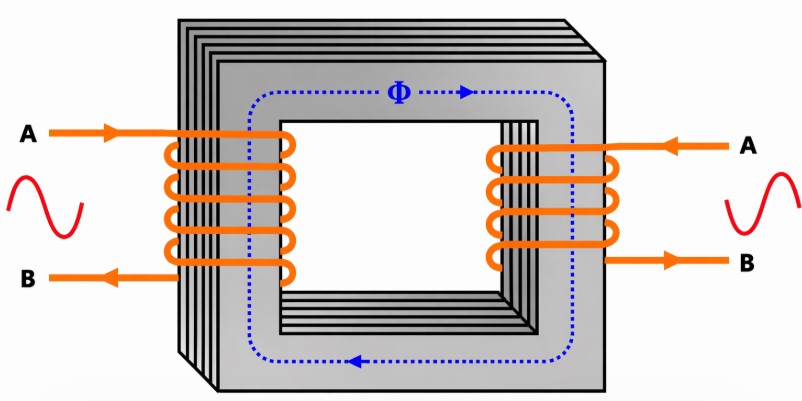

Малюнак 1. Кропкавыя канвенцыі ў трансформерах

Што такое кропкавая канвенцыя ў трансформерах

The кропкавая канвенцыя у трансфарматараў - гэта спосаб пазначыць канцы шпулек, каб паказаць іх палярнасць.Кропкі паказваюць, якія канцы абмотак дзейнічаюць аднолькава адначасова.Калі ток паступае ў пункцірны канец адной шпулькі, напружанне ў другой шпульцы будзе станоўчым на яе пункцірным канцы.Гэта дапаможа вам лёгка зразумець, як напружанне і ток звязаны паміж дзвюма абмоткамі.The кропкавая канвенцыя у трансфарматарах - гэта спосаб маркіроўкі абмотак, каб паказаць іх адносную палярнасць.

Кожная шпулька мае кропку, размешчаную на адной клеме, і гэтыя кропкі паказваюць, якія канцы абмотак маюць аднолькавую імгненную палярнасць.Кажучы простымі словамі, калі ток паступае на пункцірную клему адной абмоткі, напружанне, індукаванае ў другой абмотцы, таксама будзе станоўчым на яе пункцірнай клеме.Гэта азначае, што абодва пункцірныя канцы паводзяць сябе аднолькава ў той жа момант.

Прыклад канвенцыі аб трансфарматарных кропках

1.Ток уваходзіць у пункцірны канец

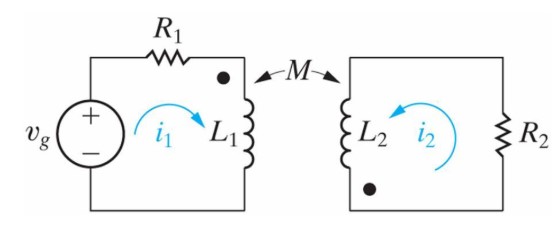

Малюнак 2. Ток уваходзіць у пункцірны канец

Дзве шпулькі Л₁ і Л₂ якія звязаны магнітна праз узаемную індуктыўнасць М.Левая схема мае крыніцу напружання рухальны ток я₁, у той час як правая ланцуг мае ток я₂.Кожная шпулька мае кропку, але яны размешчаны на процілеглых канцах.Гэта значыць шпулькі маюць супрацьлеглую палярнасць.Калі цячэ ток Л₁, гэта стварае магнет поле, якое індукуе напружанне ў Л₂.Таму што кропкі супрацьлеглыя індукаванае напружанне ў другой шпульцы адваротнае, таму эфект ёсць супрацьстаяць, а не дапамагаць.

2.Ток уваходзіць у канец без пункціраў

Малюнак 3.Ток уваходзіць у канец без пункціраў

Калі ток паступае ў канец першаснай абмоткі без пункціраў, індукцыйнае напружанне ў другаснай абмотцы змяняецца.Пункцірны канец другаснага элемента становіцца адмоўным.→ Палярнасць паміж абмоткамі становіцца супрацьлеглай.

3.Тая ж палярнасць

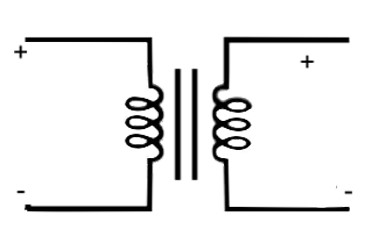

Малюнак 4.Тая ж палярнасць

Калі абедзве абмоткі выконваюць правіла кропак, іх пункцірныя канцы павялічваюцца і памяншаюцца разам.→ Гэта азначае, што яны знаходзяцца ў фазе і напружанне правільна складваецца ў ланцугах.

4. Супрацьлеглая палярнасць

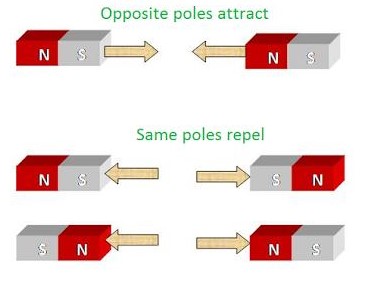

Малюнак 5.Супрацьлеглая палярнасць

Калі кірунак току не адпавядае правілу кропак, адзін канец з пункцірам з'яўляецца станоўчым, а другі - адмоўным.→ Гэта азначае, што яны не сфазаваныя, і напружанне можа кампенсаваць адно адно.Кропкавая канвенцыя выкарыстоўваецца для вызначэння палярнасці напружання і напрамку току ў ланцугах трансфарматараў.Гэта дапамагае ў правільным злучэнні абмотак, прадухіляе памылкі і забяспечвае правільную працу, калі трансфарматары выкарыстоўваюцца ў паралельных або складаных ланцугах.

Кропкавыя канвенцыі ў аналізе схем

Малюнак 6. Конвенцыя кропак у аналізе схем

У аналізе ланцугоў кропкавая канвенцыя паказвае, якія клемы звязаных шпулек маюць аднолькавую імгненную палярнасць.Гэта мае значэнне, таму што ён паведамляе, ці спрыяюць наведзеныя напружання адзін аднаму, ці супрацьстаяць адзін аднаму, ці з'яўляюцца дзве абмоткі ў фазе або не ў фазе, і ці выклікае паслядоўнае злучэнне напружанне, якое дадаецца або адмяняецца.У ланцугах трансфарматараў і звязаных індуктараў гэтыя маркіроўкі не проста сімвалічныя.Яны непасрэдна ўплываюць на дапушчэнні палярнасці, суадносіны фаз пераменнага току і знак члена ўзаемнага напружання ва ўраўненнях схемы.

Кароткія правілы

• Калі ток паступае на пункцірную клему адной абмоткі, індукцыйнае напружанне на пункцірнай клеме другой абмоткі дадатнае.

• Калі дзве абмоткі злучаныя кропка-адмена, іх напружанне дапамагае адна адной.Калі яны злучаны кропка ў кропку або адмена кропкі ў няправільным паслядоўным размяшчэнні, напружанне можа супрацьстаяць адно аднаму.

• Ва ўраўненнях звязанага індуктара кропкавыя маркіроўкі дапамагаюць вызначыць, дадаецца або адымаецца агульны член.

Серыял "Дапамога" супраць серыяла "Супрацьлеглыя сувязі".

Асаблівасць	серыял Дапамога ў злучэнні	серыял Супрацьлеглае злучэнне
Азначэнне	Напружання складаюцца разам	Напружання адымаюць адно ад аднаго
Спосаб падлучэння	Станоўчая клема адной крыніцы звязаны з негатывам наступнага	Пазітыў звязаны з пазітывам (або адмоўнае да адмоўнага)
Выніковае напружанне	Агульнае напружанне = сума ўсіх крыніц напругі	Агульнае напружанне = розніца паміж напругамі
Напрамак палярнасці	Крыніцы падтрымліваюць адна адну	Крыніцы супрацьстаяць адна адной
Узровень выхаднога напружання	Вышэй, чым асобныя крыніцы	Ніжэй, чым вышэйшая крыніца
Тыповая формула	(V{агульны} = V1 + V2 + ...)	( V{агульны} =
Выпадак выкарыстання	Калі патрабуецца больш высокае напружанне	Пры кантролі або скарачэнні напруга
Прыклад	Дзве батарэі 6 В → усяго 12 В	Дзве батарэі 6 В → 0 В (калі роўна і супраць)
Уплыў на Ток	Ва ўсіх цячэ аднолькавы ток крыніцы	Цячэ той жа ток, але напружанне паменшаны

Як вызначыць кропкавую маркіроўку на трансфарматары?

Заключэнне

Пагадненне аб кропках з'яўляецца важным інструментам для разумення і працы з трансфарматарнымі схемамі.Гэта дапамагае забяспечыць правільную палярнасць, правільныя злучэнні і дакладны аналіз.Прытрымліваючыся кропкавай маркіроўкі, вы можаце прадухіліць памылкі, палепшыць прадукцыйнасць схемы і бяспечна выкарыстоўваць трансфарматары ў розных прылажэннях.
