Міні-цыркуль Mini-Circuits JSW2-63DR+ — гэта высокапрадукцыйны RF-выключальнік, прызначаны для сучасных тэлекамунікацыйных і маршрутызацыйных сістэм. Гэты прасунуты аднаполюсны, двайны перамыкач (SPDT) RF разроблены для забеспячэння выдатнай працы ў шырокім частотным дыяпазоне ад 5 МГц да 6 ГГц, што робіць яго асабліва актуальным для сістэм кабельнага ТБ і спутнікавай сувязі (SatCom).
Асобна адзначаецца кампактная ўпакоўка 12-QFN (2x2), якая дазваляе лёгка інтэграваць прыладу ў сучасныя электронныя сістэмы. Прылада працуе ў шырокім тэмпературным дыяпазоне ад -40°C да 85°C, што гарантуе высокую надзейнасць нават у складаных ўмоваў навакольнага асяроддзя. Ёй характэрныя выдатныя электрычныя параметры: нізкая ўставаная страта каля 0,57 дБ, выдатная ізаляцыя — 21 дБ і высокі IIP3 — 62 дБМ, што забяспечвае цэлую цэласнасць сігналу і мінімальныя скажэнні.
Залежна ад харчавання з напругай ад 2,3 В да 4,8 В, JSW2-63DR+ падтрымлівае імпеданс 50 Ом і выкарыстоўвае рэфлексную топалогію. Канструкцыя прыстасавана для вырашэння важных задач у маршрутызацыі RF-сігналаў, такіх як мінімізацыя іскажэнняў і захаванне стабільнасці працы на высокіх частотах. Магчымасць апрацоўкі сігналаў да 6 ГГц робіць гэты выключальнік ідэальным для сучаснай камунікацыйнай інфраструктуры, тэсціравання і вымярэнняў, а таксама іншых складаных тэхналогіі.
Прэпарат адказвае патрабаванням RoHS і пастаўляецца ў форме тэйп і рыл, што аблегчае ўвядзенне ў склад складных электронных сістэм. Магчымая альтэрнатыва або аналагічныя мадэлі ўключаюць аналогічныя SPDT раздыльнікі ад вытворцаў Skyworks, Analog Devices або іншых ліній Mini-Circuits у іх портфоліо RF выключальнікаў.
Дзякуючы сваёй складанай канструкцыі і выдатнай электрычнай прадукцыйнасці, JSW2-63DR+ вылучаецца як прэміум-рашэнне для інжынераў і праектаў, якім патрабуецца высокапрадукцыйнае RF-выключэнне ў кампактных і патрабавальных сістэмах сувязі.
JSW2-63DR+ Асноўныя тэхнічныя характарыстыкі
SPDT RF пераключальнік з адлюстравальнай топалогіяй, рабочая частотная паўзроўка ад 5 МГц да 6 ГГц, уводная страта 0,57 дБ, ізаляцыя 21 дБ, рейтинг IIP3 62 дБм, напружанне харчавання ад 2,3 В да 4,8 В, імпеданс 50 Ом, дыяпазон рабочай тэмпературы ад -40°C да 85°C.
JSW2-63DR+ Памер упакоўкі

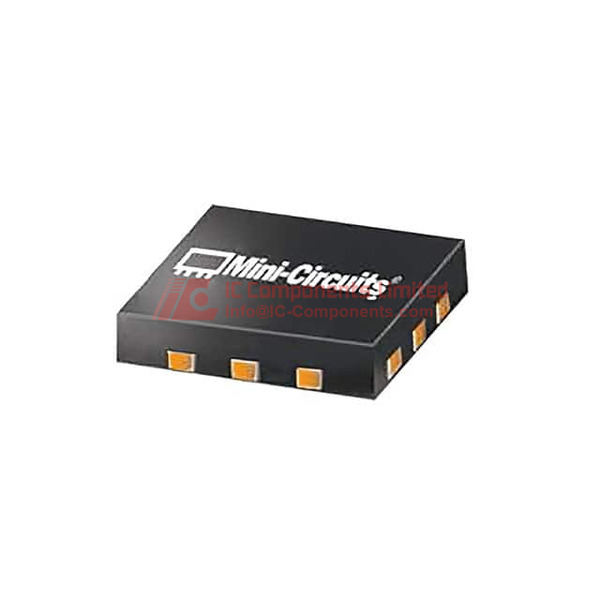

Прыладка размешчана ў корпусе QFN з 12 высновамі (Quad Flat No-Lead) памерам 2 мм на 2 мм, з адкрытай падкладкай для паляпшэння цеплааддачы. Укладка прадстаўлена ў фармаце Tape & Reel для аўтаматызаванага усталявання і мантажу. Тып упакоўкі пазначаны як 129812.
JSW2-63DR+ Дадатак
Гэта RF-пераключальнік ідэальна падыходзіць для выкарыстання ў CATV (кабельнае тэлебачанне), сістэмах спадарожнікавай сувязі і іншых прыкладаннях RF-пераключэнняў, якія патрабуюць высокай лінейнасці і нізкай уводнай страты ў мікрахвалевым дыяпазоне. Ён падыходзіць для асяроддзяў, дзе патрабуецца надзейнае пераключэнне паміж сігнальнымі шляхамі з частотамі да 6 ГГц.
JSW2-63DR+ Ўласцівасці
JSW2-63DR+ вылучаецца надзвычай высокай лінейнасцю з IIP3 62 дБм, што мінімізуе міжмадуляцыйныя іскажэнні ў адчувальных RF-сігналах. Нізкая ўводная страта ў 0,57 дБ забяспечвае мінімальнае згубленне сігналу. Ізаляцыя ў 21 дБ прадухіляе ўцёк сігналу паміж портах, што важна для захавання якасці сігналу. Адлюстравальная топалогія дазваляе эфектыўнае пераключэнне RF-шляхоў з нізкім спажываннем энергіі, харчаванне ў дыяпазоне ад 2,3 В да 4,8 В. Кампактны корпус QFN з адкрытай падкладкай падтрымлівае эфектыўнае кіраванне цяплом і тэхналогію SMT, што вельмі карысна для інтэграцыі ў шматслойныя друкаваныя платы. Дыяпазон працоўных тэмператур ад -40°C да 85°C гарантуе надзейнасць у складаных умовах навакольнага асяроддзя.
JSW2-63DR+ Якасць і бяспека
Прадукт адпавядае стандартам RoHS пасля праверкі на складзе, забяспечваючы ахову навакольнага асяроддзя шляхам абмежавання выкарыстання шкодных рэчываў. Надзейная корпуса QFN забяспечвае абарону ад механічных і цеплавых нагрузак, павышаючы даўгавечнасць на працягу ўсяго цыклу жыцця прадукта. Mini-Circuits, вядучы вытворца, праводзіць строгі кантроль якасці, у тым ліку дэталёвыя тэсціроўкі па параметрах RF-выканання і надзейнасці пры працяглых умовах працы.
JSW2-63DR+ Сумяшчальнасць
JSW2-63DR+ падтрымлівае сістэмнае імпеданс 50 Ом, што робіць яго сумяшчальным з стандартнымі RF-кабелямі і выпрабавальнымі прыладамі ў камунікацыях і трансляцыйнай інфраструктуры. Канфігурацыя SPDT спрашчае інтэграцыю ў модулі сігналу, якія патрабуюць рэфлексіўнага пераключэння ў рамках CATV і спадарожнікавых сістэм. Малы габарыт і паверхневае мантаванне дазваляюць лёгка інтэграваць з сучаснымі шматслойнымі друкаванымі плацамі і аўтаматызаванымі вытворчымі працэсамі.
JSW2-63DR+ Дадатку ў фармаце PDF
Для атрымання падрабязных тэхнічных дадзеных, графікаў прадукцыйнасці і апісанняў прыкладанняў рэкамендуецца спампаваць самы актуальны і дасканалы тэхнічны фармат з нашай афіцыйнай старонкі прадукту. У дакуменце прадстаўлены падрабязныя спецыфікацыі, рэкамендаваныя ўмовы працы і кіраўніцтва па інтэграцыі схем, неабходныя для праектавання і праверкі інжынерных рашэнняў.
Дылер якасці
IC-Components ганарыцца тым, што з'яўляецца афіцыйным дыстрыб’ютарам прадуктаў Mini-Circuits з гарантаванай справжнасцю. Мы прапануем правераныя арыгінальныя часткі з прафесійнай падтрымкай кліентаў. Запрашаем вашых супрацоўнікаў запытаць канкурэнтную цану на нашым сайце, каб атрымліваць хуткую дастаўку, надзейнае кіраванне запасамі і экспертную тэхнічную дапамогу для замовы JSW2-63DR+.
