MAX4515EUK-T — гэта адзінкавое аналагавае пераключальнае інтэгральнае схемы (ІС), вырабленае кампаніяй Maxim Integrated. Ён адносіцца да катэгорыі інтэрфейсаў — аналагічных пераключальнікаў, мультыплексараў і дэміксеру.
Асноўныя характарыстыкі гэтага прадукту:
Функцыянальнасць: MAX4515EUK-T з’яўляецца аднаполюсным, аднаразовым (SPST), нармальна зачыненым (NC) аналагавым пераключальнікам, які дазваляе пераключаць аналагавыя сігналам. Ён можа выкарыстоўвацца ў шырокім спектры прымянення, такіх як навінкавыя прыборы, збор дадзеных і сістэмы кіравання.
Вырашэнне праектных задач: Гэты ІС распрацаваны для задавальнення патрэбаў у кампактных, нізкаўплывальных і высокапрадукцыйных аналагавых пераключальніках. Маленькая ўпакоўка ў SOT-23-5 і нізкі супраціў у стане «ўключана» — 20 Ом, робяць яго прыдатным для дызайнаў, якія патрабуюць эканоміі месца.
Тэхнічныя характарыстыкі: MAX4515EUK-T працуе на шырокім дыяпазоне напружання харчавання ад 2V да 12V і ў шырокім дыяпазоне тэмператур ад -40°C да 85°C. Ён мае хуткасць пераключэння 150 нс у стан «ўключана» і 100 нс у стан «выключана», а таксама нізкі ўтечны ток — 1 нА ў стане «выключана».
Перавагі: галоўныя перавагі гэтага прадукту — яго кампактнасць, нізкі расход энергіі і высокая прадукцыйнасць. Нізкі супраціў у стане «ўключана» і хуткасць пераключэння зрабілі яго прыдатным для розных прымяненняў у пераключэнні аналагавых сігналаў.
Сумяшчальнасць: MAX4515EUK-T не адпавядае стандарту RoHS і ўтрымлівае свінец. Ён даступны ў ўпакоўцы SOT-23-5 і пастаўляецца ў тыпе «лента і рулон».
Галіны прымянення: гэты аналагавы пераключальнік можна выкарыстоўваць у розных сферах — навінкавых прыборах, сістэмах збору дадзеных, апаратах выпрабаванняў і вымярэнняў, прамысловых сістэмах кіравання.
Аналогі: існуюць некалькі аналагічных або замяняльных мадэляў ад Maxim Integrated, такіх як серыі MAX4516, MAX4517 і MAX4518, якія прапануюць падобную функцыянальнасць і характарыстыкі ў розных тыпах упакоўкі.
MAX4515EUK-T Асноўныя тэхнічныя характарыстыкі
MAX4515EUK-T — гэта высокадакладны, субміныячны, аднаполюснае, аднакантактнае (SPST-NC) аналогавы мікрапераключальнік з супраціўленнем у стане ўключэння ўсяго 20 Амож. Убудаваны ланцуг пераключальніка здольны апрацоўваць адзін кантакт у канфігурацыі 1:1. Гэты аналогавы выключальнік эфектыўна працуе ў шырокім дыяпазоне напружання ад 2 В да 12 В, з выдатнымі характарыстыкамі часу ўключэння (Ton) і выключэння (Toff), якія не перавышаюць 150нс і 100нс адпаведна. Ён мае ток уцечкі (IS(off)) да максімуму 1 нА і мінімальнае зараджэнне ўводу (charge injection) у 2 пК. Каналавая ёмістасць стабільная і складае 14 пФ як для CS(off), так і для CD(off). Кампанент размешчаны ў зручнай 5-кантактнай корпусе SOT-23-5 і можа працаваць у дыяпазоне тэмператур ад -40°C да 85°C.

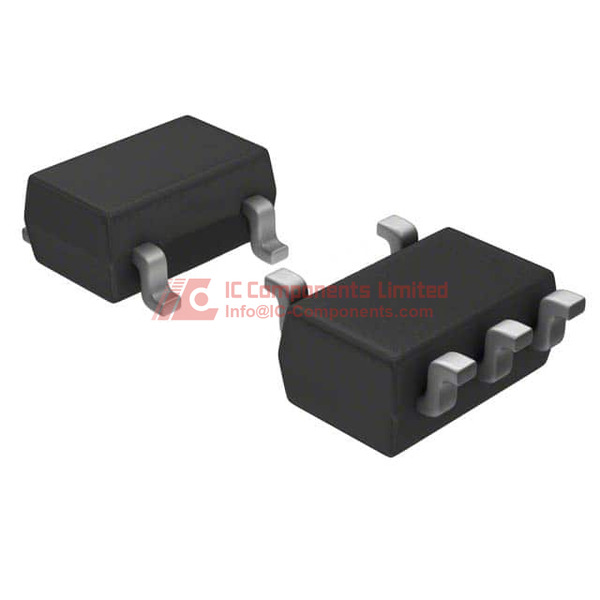

MAX4515EUK-T Памер упакоўкі
Тып: SOT-23-5. Матэрыял: напаловувадзяны напаўправаднік. Размер: малое абрыўнае ўмяшчэнне (Small Outline). Канфігурацыя: рулон у стрічцы (Tape & Reel, TR). Тэрмальныя характарыстыкі: рабочая тэмпература -40°C да 85°C. Электрычныя параметры: напружанне харчавання, аднаканальнае (V+): ад 2 В да 12 В.
MAX4515EUK-T Дадатак
Звычайна выкарыстоўваецца ў прыкладаннях, дзе патрэбна інтэграцыя аналогаўскіх пераключальнікаў у ланцуг, напрыклад, у абсталяванні сувязі, сістэмах збору дадзеных і аўдыё/відэставачных тэхналогіях.
MAX4515EUK-T Ўласцівасці
MAX4515EUK-T — гэта дакладны, субміныячны, адзінполюсны, аднакантактны аналогаўскі пераключальнік з вельмі нізкім супрацівам у стане ўключэння — усяго 20 Амож. Злучае 1 контур у канфігурацыі 1:1, працуе ў шырокім дыяпазоне напружання ад 2 В да 12 В. Характарыстыкі пераключэння ўражваюць: час уключэння (Ton) максімальна 150нс, час выключэння (Toff) — 100нс. Ток уцечкі (IS(off)) не перавышае 1 нА, а зараджэнне ўводу (charge injection) усяго 2 пК. Ёмістасць каналаў стабільная і складае 14 пФ. Ўпакоўка — 5-кантактны корпус SOT-23-5, падыходзіць для працы ў тэмпературным дыяпазоне -40°C да 85°C.
MAX4515EUK-T Якасць і бяспека
MAX4515EUK-T мае Узровень адчувальнасці да вільгаці (MSL) 1, што сцвярджае бязмежны тэрмін годнасці ў стандартных умовах навакольнага асяроддзя. Аднак, ён не адпавядае патрабаванням RoHS з-за наяўнасці свінцу.
MAX4515EUK-T Сумяшчальнасць
Гэты кампанент спецыяльна распрацаваны для бездакорнай інтэграцыі з рознымі тыпамі аналагавых і лічбавых ланцужкоў, якія патрабуюць дакладнага кіравання сігналам. Ён сумяшчальны з шырокім дыяпазонам напружання і тэмпературных рэжымаў.
MAX4515EUK-T Дадатку ў фармаце PDF
Для атрымання поўнай і канчатковай тэхнічнай дакументацыі аб MAX4515EUK-T кліентам рэкамендуецца спампаваць найбольш падрабязны даташыт з нашага сайта. Гэты дакумент мае шырокую інфармацыю, якая будзе карыснай для праектаў і канструктараў.
Дылер якасці
IC-Components — гэта першы дыстрыб’ютар прадукцыі Maxim Integrated, у тым ліку MAX4515EUK-T. Мы гарантуем арыгінальнасць і якасць кампанентаў за канкурэнтнымі цэнамі і з высокім узроўнем абслугоўвання кліентаў. Для атрымання цэн і дадатковай інфармацыі наведайце наш сайт і абярыце лепшы варыянт закупкі для вашых праектаў.
